Применяется на железной дороге в системе перегонной связи.
|
Длина с боксом перегонной связи |
2810 мм |
| Наружный диаметр без площадок | 113 мм |
| Толщина стенки изделия | 6 мм |
| Толщина площадки | 6 мм |
|
Габаритные размеры диэлектрической площадки |
220х136 мм |
|
Габаритные размеры бокса перегонной связи |
525х275х185 мм |
| Объёмное электрическое сопротивление | 74,9х109 Ом/м |
| Поверхностное электрическое сопротивление | 1,25х1011 Ом |
| Электрическая прочность | 11,7 кВ/мм |
| ТУ | ТУ 2296-002-50695541-10 |
| Рабочие температуры | от - 58°С до + 60°С |
| Масса | 12 кг |
| Гарантийный срок эксплуатации | 2 года |
| Срок службы | не менее 20 лет |
| Стойка ДСКПСУ ТС 04-02-01 | 1 шт |
|
Бокс перегонной связи БММ 1-1 увеличенный с ключом «Rittal» |
1 шт |
| Монтажная панель оцинкованная | 1 шт |
| Винт с прессшайбой М5х15 | 4 шт |
| Хомут пластиковый 200х4 | 6 шт |
| Гнездо под разъем «банан» | 2 шт |
| Кабель монтажный ПРППМ 1х2х0,9 | 0,4 м |
| Саморез с прессшайбой 4,2х25 | 3 шт |
| Опорная труба металлическая | 2 шт |

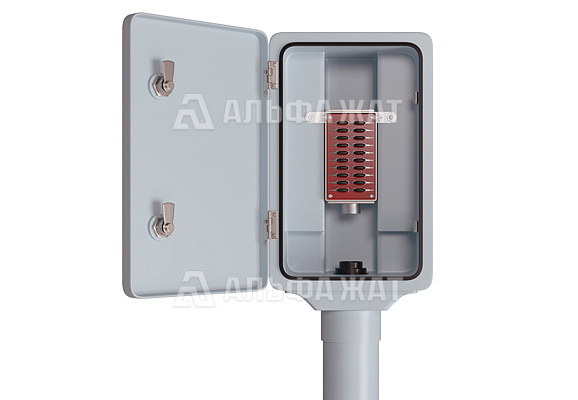

Диэлектрическая стойка коммутационной перегонной связи упрощенная ДСКПСУ ТС 04-02-01 с магистральным боксом БММ 1-1 ТУ 2296-002-50695541-10 предназначена для применения в системах перегонной связи на железных дорогах.
Конструкция включает в себя увеличенный ящик перегонной связи, который укомплектован магистральным боксом БММ 1-1.
Предусмотрена возможность размещения и подключения трубки перегонной связи ТПС в ящиках перегонной связи.
В нижней части ДСКПСУ предусмотрено отверстие, предназначенное для ввода магистрального кабеля.
Компания «Альфа-Жат» готова предложить максимально выгодные цены на диэлектрическую стойку коммутационной перегонной связи упрощенную ДСКПСУ ТС 04-02-01 с магистральным боксом БММ 1-1.
Доставка в любые регионы России и СНГ!
