Применяется на железной дороге в системе перегонной связи.
| Длина с боксом перегонной связи |
2810 мм |
| Наружный диаметр без площадок |
113 мм |
| Толщина стенки изделия |
6 мм |
| Толщина диэлектрической площадки |
6 мм |
|
Габаритные размеры площадки |
220х136 мм |
|
Габаритные размеры бокса перегонной связи |
300х220х160 мм |
| Объёмное электрическое сопротивление |
74,9х109 Ом/м |
|
Поверхностное электрическое сопротивление |
1,25х1011 Ом |
| Электрическая прочность |
11,7 кВ/мм |
| ТУ |
ТУ 2296-002-50695541-10 |
|
Рабочие температуры |
от - 58°С до + 60°С |
| Масса | 12 кг |
|
Гарантийный срок эксплуатации |
2 года |
|
Срок службы |
не менее 20 лет |
|
Стойка ДСКПСУ ТС 04-02-01 |
1 шт |
|
Бокс перегонной связи с ключом «Rittal» |
1 шт |
|
Монтажная панель оцинкованная |
1 шт |
|
Винт с пресс-шайбой М5х15 |
4 шт |
|
Хомут пластиковый 200х4 |
6 шт |
|
Плинт ПН-10 |
1 шт |
|
Гайка удлинительная М6х18 |
8 шт |
| Болт шестигранный оцинкованный М6х30 | 4 шт |
| Винт М6х25 с потайной головкой | 4 шт |
|
Шайба плоская усиленная оцинкованная М6 |
4 шт |
|
Шайба пружинная оцинкованная М6 |
4 шт |
|
Гнездо под разъем «банан» |
2 шт |
| Кабель монтажный ПРППМ 1х2х0,9 |
0,4 м |
| Саморез с прессшайбой 4,2х25 |
3 шт |
|
Опорная труба металлическая |
2 шт |

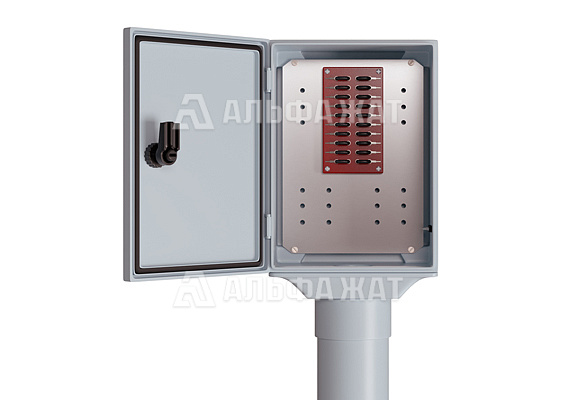

Диэлектрическая стойка коммутационной перегонной связи упрощенная ДСКПСУ ТС 04-02-01 ТУ 2296-002-50695541-10 применяется в системах перегонной связи на железных дорогах.
Конструкция изделия представляет собой трубу-стойку длиной 2,5 м и жестко закрепленный на ней ящик перегонной связи. Стойка укомплектована 1 плинтом ПН-10.
Предусмотрена возможность размещения и подключения трубки перегонной связи ТПС в ящиках перегонной связи.
В нижней части ДСКПСУ предусмотрено отверстие, предназначенное для ввода магистрального кабеля.
Компания «Альфа-Жат» готова предложить максимально выгодную цену на диэлектрическую стойку коммутационной перегонной связи упрощенную ДСКПСУ ТС 04-02-01.
Доставка в любые регионы России и СНГ!
