Применяется на железной дороге в системе перегонной связи.
|
Длина с боксом перегонной связи |
2810 мм |
|
Наружный диаметр без площадок |
113 мм |
| Толщина стенки изделия |
6 мм |
| Толщина диэлектрической площадки |
6 мм |
|
Габаритные размеры диэлектрической площадки |
220х136 мм |
|
Габаритные размеры бокса перегонной связи |
300х220х160 мм |
| Объёмное электрическое сопротивление |
74,9х109 Ом/м |
|
Поверхностное электрическое сопротивление |
1,25х1011 Ом |
| Электрическая прочность |
11,7 кВ/мм |
| ТУ |
ТУ 2296-002-50695541-10 |
|
Рабочие температуры |
от - 58°С до + 60°С |
| Масса | 12 кг |
|
Гарантийный срок эксплуатации |
2 года |
|
Срок службы |
не менее 20 лет |
| Стойка ДСКПСУ ТС 04-02-01 | 1 шт |
| Бокс перегонной связи с ключом «Rittal» | 1 шт |
| Монтажная панель оцинкованная | 1 шт |
| Винт с пресс-шайбой М5х15 | 4 шт |
| Хомут пластиковый 200х4 | 6 шт |
| Плинт ПН-10 | 2 шт |
| Гайка удлинительная М6х18 | 16 шт |
| Болт шестигранный оцинкованный М6х30 | 8 шт |
| Винт М6х25 с потайной головкой | 4 шт |
| Шайба плоская усиленная оцинкованная М6 | 8 шт |
| Шайба пружинная оцинкованная М6 | 4 шт |
| Гнездо под разъем «банан» | 2 шт |
| Кабель монтажный ПРППМ 1х2х0,9 | 0,4 м |
| Саморез с прессшайбой 4,2х25 | 3 шт |
| Опорная труба металлическая | 2 шт |

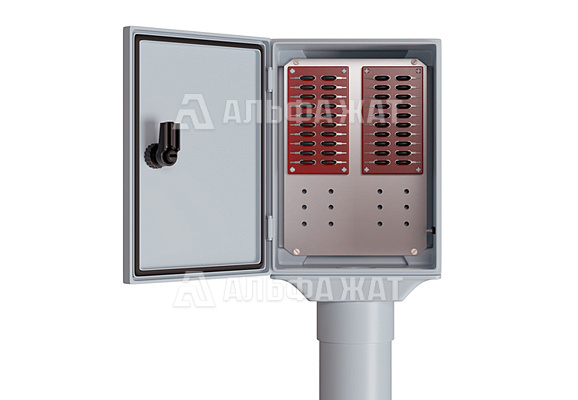

Диэлектрическая стойка коммутационной перегонной связи упрощенная ДСКПСУ ТС 04-02-01 ТУ 2296-002-50695541-10 предназначена для применения в системах перегонной связи на железных дорогах.
Конструкция изделия представляет собой трубу-стойку длиной 2,5 м и жестко закрепленный на ней ящик перегонной связи. Стойка укомплектована 2 плинтами ПН-10.
Предусмотрена возможность размещения и подключения трубки перегонной связи ТПС в ящиках перегонной связи.
В нижней части ДСКПСУ предусмотрено отверстие, предназначенное для ввода магистрального кабеля.
Компания «Альфа-Жат» готова предложить максимально выгодные цены на диэлектрические коммутационные стойки перегонной связи ДСКПСУ ТС 04-02-01 с двумя плинтами.
Доставка в любые регионы России и СНГ!
