Применяется для эксплуатации в непрерывном режиме работы в составе устройств электропитания железнодорожной автоматики и служит для автоматического регулирования оптимальных режимов непрерывного подзаряда и форсированного заряда аккумуляторной батареи с номинальным напряжением 24В.
|
Габаритные размеры (ДхШхВ) |
219х364х355 мм |
|
Масса |
не более 18,5 кг |
|
№ чертежа |
36254-00-00 |
|

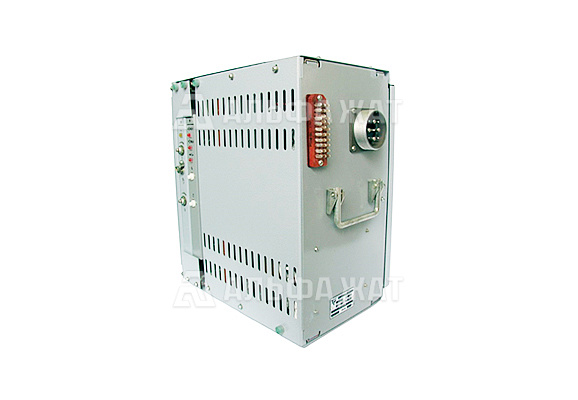

Устройство зарядные автоматические УЗА-24 |
1 шт |
|
Паспорт на изделие |
1 шт на 2 изделия |
|
Комплект эксплуатационной документации |
1 шт на 2 изделия |
Устройство зарядное автоматическое УЗА-24 применяется для эксплуатации в непрерывном режиме работы в составе устройств электропитания железнодорожной автоматики и служит для автоматического регулирования оптимальных режимов непрерывного подзаряда и форсированного заряда аккумуляторной батареи с напряжением 24 В. Устройство может обеспечивать безбатарейное питание нагрузки и использоваться для зарядки аккумуляторов при их хранении.
Электропитание осуществляется от источника переменного тока номинальным напряжением 220 В частотой 50 Гц при допускаемых пределах изменения напряжения от 198 до 242 В.
Форсированный основной режим автоматически включается при отключенной батареи и при включении напряжения питания, и переключается с форсированного основного режима на форсированный дополнительный режим при напряжении батареи (28±0,3) В.
УЗА-24 переключается с форсированного дополнительного режима на режим постоянного заряда (30-60) с после снижения выходного тока до значения, превышающего ток нагрузки не более чем на 1,5 А.
В режиме постоянного подзаряда при изменении напряжения питания и изменении тока нагрузки от 6 до 20А обеспечивает стабилизацию напряжения от 25,2 до 27,6 В. На лицевой панели устройства имеется сигнализация: наличия напряжения питания переменного тока; снижения напряжения аккумуляторной батареи; отключения аккумуляторной батареи; увеличения выходного тока более 26 А.
УЗА-24 размещаются в панелях питания постов ЭЦ и контейнеров ЭЦ-К.
Форма заказа:
