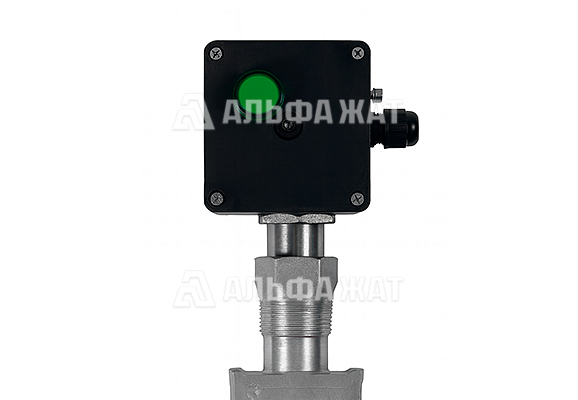

Коробка коммутационная для греющих кабелей КВВЗ ГКН, КВВЗ ГКТ (1ExellBT5Gb)

Максимальное напряжение - 400 В, максимальный ток - 20 A.

Оставить заявку

Карточка товара

Характеристики

Материал корпуса	полиамид
Максимальное напряжение коробки	400 В
Максимальный ток коробки	20 A (для клеммы 2,5 мм²)
Напряжение питания индикатора	220 В, переменный или постоянный ток
Диапазон сечений провода	от 0,2 до 4 мм²
Маркировка взрывозащиты	1Ex e IIB T5 Gb
Степень защиты	IP67
Максимальная температура кабеля	не более 90°С
Количество греющих кабелей	3 шт
Количество кабельных вводов питания	от 1 до 2 шт
Количество клеммных зажимов	6 шт
Количество клеммных зажимов заземления	2 шт
Климатическое исполнение	УХЛ1
Рабочие температуры	от -60°С до +85°С
Габаритный размер плоского греющего кабеля	от 12х6мм до 10х4мм
Габаритные размеры (ДхШхВ)	100х100х90 мм
Высота опорного кронштейна	100 мм

ОПИСАНИЕ

Коробка коммутационная для греющих кабелей КВВЗ ГКН, КВВЗ ГКТ (1ExellBT5Gb) применяется для выполнения соединений и разветвлений плоских греющих кабелей в цепях переменного и постоянного тока. Оборудование применяется в электроустановках химической, газовой, нефтяной и смежных отраслей промышленности, работающих во взрывоопасных зонах.

Конструктивное исполнение включает прочную оболочку с размещенными внутри блоками клеммных зажимов, кабельными вводами на боковых поверхностях и опорным кронштейном. Специальный кронштейн обеспечивает надежное крепление коробки к трубопроводам круглого сечения посредством металлических хомутов. Конструкция позволяет вводить до трех плоских греющих кабелей через единый кабельный ввод.

Стандартная комплектация включает пружинные клеммные зажимы для провода сечением 2,5 мм², а также систему внешнего и внутреннего заземления. Оборудование отличается повышенной надежностью и предназначено для работы в промышленных условиях.

Расшифровка маркировки взрывозащиты:

1Ex - первый тип взрывозащиты - устройство предназначено для работы в зонах с риском взрыва и имеет высокий уровень защиты
e - взрывонепроницаемая оболочка предотвращает появление искр и дуг при работе, относится к классу «повышенная безопасность»
IIВ - группа взрывоопасных веществ обозначает, что оборудование предназначено для использования с горючими газами, парами и аэрозолями
T5 - температурный класс, максимальная температура поверхности устройства не превышает +100°C, что предотвращает воспламенение взрывоопасной смеси
Gb - уровень взрывозащиты (Equipment protection level) указывает на то, что оборудование предназначено для защиты в зоне с газами, с уровнем взрывозащиты «высокий»

Компания «Альфа-ЖАТ» предлагает приобрести коробку коммутационную для греющих кабелей КВВЗ ГКН, КВВЗ ГКТ (1ExellBT5Gb) по низкой цене.
