Служит для понижения скорости вращения двигателя с одновременным повышением крутящего момента.
| Тип редуктора | планетарный |
| Ступени | трехступенчатый |
| Передаточное число | от 75,3 до 180 |
| Требуемый крутящий момент | 655740 Н*м |
| Входная мощность | 250 кВт |
| Тепловая мощность | 60 кВт |
| Скорость вращения на входе | 1000 об/мин |
| Максимальная скорость вращения на входе | 1200 об/мин |
| Исполнение | по запросу |
| Монтажное положение | по запросу |
| Габаритные размеры без двигателя (ДхШхВ) | 1719х1300х1200 мм |
| Масса | до 3120 кг |
| Мотор-редуктор 321-L3 | 1 шт |
| Электродвигатель | 1 шт |
| Техническая документация | 1 шт |

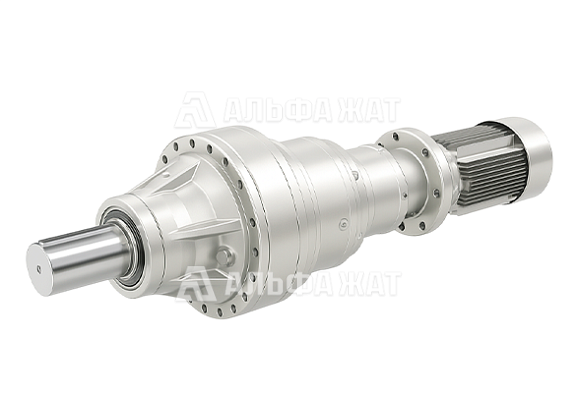

Мотор-редуктор планетарный соосный трехступенчатый 321-L3 - устройство, в котором передача крутящего момента осуществляется посредством взаимодействия солнечного колеса, сателлитов и водила. Конструкция предназначена для работы с электродвигателями стандарта IEC и гидромоторами. Производство и контроль качества выполняются в соответствии с международными стандартами ISO 6336, ISO 281 и DIN 743, что обеспечивает надёжность, устойчивость и длительный срок службы агрегата.
Назначение и область применения
Мотор-редуктор предназначен для снижения скорости вращения двигателя с одновременным увеличением крутящего момента на выходном валу. Благодаря компактной конструкции, высокой эффективности и прочности устройство применяется в промышленном оборудовании, транспортёрах, смесителях, технологических установках и других механизмах, работающих под постоянной нагрузкой и в непрерывном режиме.
Конструкция и особенности
Редуктор состоит из трёх основных узлов: входного блока с адаптером для соединения с электродвигателем или гидромотором, планетарной ступени редукции и выходного модуля, который может быть выполнен с различными типами валов: цельным, полым, шпоночным или шлицевым. Модульная система облегчает интеграцию в различные типы приводов, обеспечивает простоту монтажа и удобство обслуживания.
Корпус редуктора выполнен из чугуна с шаровидным графитом, что придаёт конструкции повышенную прочность, устойчивость к вибрациям и долговечность. Шлицевые соединения обеспечивают надёжную передачу крутящего момента, а конические роликовые подшипники рассчитаны на значительные радиальные и осевые нагрузки, что гарантирует стабильную работу в тяжёлых условиях эксплуатации.
Устройство поставляется полностью готовым к установке, окрашено в серый цвет (RAL 7042) и имеет защитное покрытие класса C2 согласно UNI EN ISO 12944-2. В комплект входят все необходимые элементы для монтажа и подключения.
Монтаж и установка
Мотор-редуктор может устанавливаться на фланце, лапах или непосредственно на приводном валу. Монтажная поверхность должна быть ровной и прочной, обеспечивающей точное центрирование агрегата, особенно при применении моделей с фланцевыми или полыми валами.
Рабочее положение (например, B3, B5, B14) указывается при заказе и определяет расположение элементов обслуживания - сапуна, заливных и контрольных отверстий для масла.
Система смазки
Перед началом эксплуатации редуктор необходимо заправить рекомендованным типом масла до требуемого уровня. По желанию заказчика возможна поставка с заводской заправкой синтетическим маслом, рассчитанным на продолжительный срок службы без обслуживания. Для эксплуатации в тяжёлых условиях предусмотрены дополнительные системы охлаждения - теплообменники CR1-CR3 с насосом, фильтром и температурным датчиком.
Первая замена масла выполняется после 100-150 часов работы, последующие - каждые 2000-3000 часов, в зависимости от режима работы и условий эксплуатации оборудования.
