Используется в промышленном оборудовании для уменьшения скорости вращения приводного механизма и одновременного увеличения крутящего момента на выходном валу.
| Тип редуктора | планетарный |
| Ступени | четырехступенчатый |
| Передаточное число | от 221 до 732 |
| Требуемый крутящий момент | 655200 Н*м |
| Входная мощность | от 113 до 150 кВт |
| Тепловая мощность | от 105 до 125 кВт |
| Скорость вращения на входе | 1500 об/мин |
| Максимальная скорость вращения на входе | 2500 об/мин |
| Номинальный тормозной момент | от 850 до 2600 Н*м |
| Исполнение | по запросу |
| Монтажное положение | по запросу |
| Габаритные размеры без двигателя (ДхШхВ) | 2020х1300х1200 мм |
| Масса | до 3250 кг |
| Мотор-редуктор 321-R4 | 1 шт |
| Электродвигатель | 1 шт |
| Техническая документация | 1 шт |

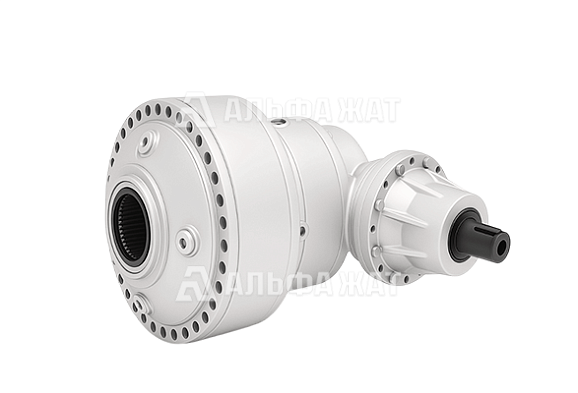

Мотор-редуктор планетарный угловой четырехступенчатый 321-R4 необходим для снижения скорости вращения и увеличения передаваемого крутящего момента за счёт взаимодействия солнечного колеса, сателлитов и водила.
Конструкция адаптирована для сопряжения с электродвигателями стандарта IEC и гидромоторами. Каждое изделие проходит контроль по международным стандартам ISO 6336 (шестерни), ISO 281 (подшипники) и DIN 743 (валы), что обеспечивает высокую надёжность и длительный срок службы.
Мотор-редуктор применяется в промышленном оборудовании: транспортёрах, смесителях, технологических линиях и других механизмах, работающих под нагрузкой.
Устройство и материалы
Устройство включает входной узел (электродвигатель или гидромотор с адаптером и тормозным блоком) и выходной узел, который может оснащаться различными типами валов: цельным, полым, шпоночным или шлицевым.
Корпус изготавливается из высокопрочного чугуна с шаровидным графитом, что обеспечивает конструктивную жёсткость, устойчивость к вибрациям и долговечность. Шлицевые соединения обеспечивают надёжную передачу крутящего момента, а конические роликовые подшипники рассчитаны на восприятие значительных радиальных и осевых нагрузок.
Поставка осуществляется в полностью готовом к монтажу виде. Изделие окрашено в серый цвет (RAL 7042) и имеет антикоррозионное покрытие класса C2 в соответствии со стандартом UNI EN ISO 12944-2. В комплект входят все элементы, необходимые для установки и подключения.
Монтаж
Редуктор может устанавливаться на лапах, фланце или непосредственно на приводном валу. Монтажная поверхность должна быть ровной и прочной, обеспечивающей точное центрирование устройства, особенно при установке моделей с полыми или фланцевыми валами.
Рабочее положение (например, B3, B5, B14) задаётся при заказе и определяет расположение сапуна, а также отверстий для залива и контроля уровня масла.
Смазка и обслуживание
Перед вводом в эксплуатацию редуктор необходимо заполнить рекомендованным маслом до установленного уровня. По запросу заказчика возможна поставка с заводской заправкой синтетического масла, рассчитанного на длительный срок эксплуатации без замены.
Для тяжёлых условий работы предусмотрены дополнительные системы охлаждения - теплообменники серий CR1-CR3, оснащённые насосом, фильтром и температурным датчиком. Первая замена масла рекомендуется через 100-150 часов работы, последующие - каждые 2000-3000 часов, в зависимости от режима эксплуатации.
