Изготовлен для работы с устройствами промышленности с целью передачи крутящего момента с понижением скорости вращения.
| Передаточное число | 18,22 |
| Частота вращения двигателя | 2800/1400/900 об/мин |
| Обороты выходного вала | 153,7/76,8/49,4 об/мин |
| Крутящий момент | 663/1109/1031 Н*м |
| Мощность двигателя | 11/9,2/5,5 кВт |
| Сервис фактор | 1,24/0,99/1,17 |
| КПД | 97 % |
| Монтажное положение | по запросу |
| Габаритные размеры (ДхШхВ) | 505х310х310 мм |
| Масса | 47 кг |
| Мотор-редуктор MHL/MHLF-50/2-18,22 | 1 шт |
| Электродвигатель | 1 шт |

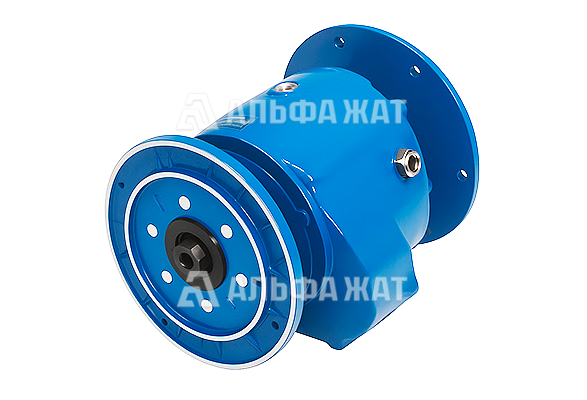

Мотор-редуктор соосно-цилиндрический двухступенчатый MHL/MHLF-50/2-18,22 предназначен для использования в составе приводных систем, где предъявляются высокие требования к надёжности, энергоэффективности и устойчивости к динамическим нагрузкам в условиях продолжительной эксплуатации.
Его основная функция - снижение частоты вращения электродвигателя с одновременным увеличением крутящего момента на выходе. Такое решение позволяет обеспечить точную и стабильную работу исполнительных механизмов, а также эффективно компенсировать пусковые и переходные нагрузки.
В зависимости от исполнения, редуктор способен передавать вращательное движение как при соосном расположении валов, так и под углом. Дополнительным преимуществом является повышение общей энергетической эффективности привода и защита оборудования от перегрузок и кратковременных механических воздействий.
Конструктивно редуктор построен на базе двухступенчатой передачи с соосной компоновкой. Допустимые значения крутящего момента соответствуют требованиям стандарта ISO 6336, что подтверждает его способность работать под значительными нагрузками без потери надёжности.
Особое внимание уделено точности зацепления. Оптимизированный профиль зубьев и продуманная геометрия передачи обеспечивают низкий уровень шума, стабильность работы и увеличенный срок службы.
Корпус редуктора изготовлен из высокопрочного чугуна G25 (в соответствии с UNI 5007), а шестерни производятся из закалённой и упрочнённой стали 20MnCr5 или её аналогов. Все детали проходят тщательную термическую обработку, включая снятие внутренних напряжений. Выходные валы выполнены из цельнолитой стали 42CrMo4, что гарантирует высокую прочность и износостойкость.
Редуктор рассчитан на эксплуатацию в тяжёлых условиях, включая воздействие агрессивных факторов производственной среды. Он выдерживает значительные радиальные и осевые нагрузки и сохраняет работоспособность даже при высоких внешних воздействиях.
Варианты исполнения:
Монтажное положение выбирается в зависимости от особенностей оборудования и условий эксплуатации, что позволяет гибко интегрировать устройство в различные технические решения.
