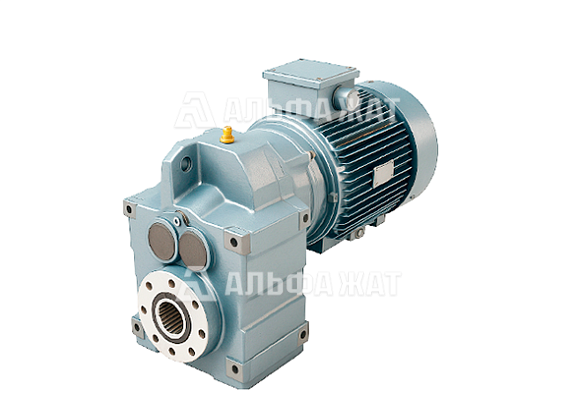

Мотор-редуктор цилиндрический четырехступенчатый с дополнительной предступенью RN7/XD-42

Мотор-редуктор цилиндрический четырехступенчатый с дополнительной предступенью RN7/XD-42 представляет собой цилиндрическое устройство, объединяющее в одном корпусе электрический двигатель и редуктор. К основному редуктору RN7 добавлена цилиндрическая предступень, которая увеличивает общее передаточное число и позволяет получить меньшие обороты при тех же габаритах.

Основные функции мотор-редуктора:

• передача крутящего момента на рабочие механизмы;
• регулирование скорости вращения;
• повышение надежности и долговечности приводных систем;
• компактное размещение привода без необходимости использования дополнительных соединительных муфт.

Устройство и материалы изготовления

Конструкция редукторов разработана в соответствии с нормами ISO 6336 / DIN 3990 и рассчитана на ресурс 10000 часов при коэффициенте безопасности sf = 1. Включает в себя следующие основные элементы:

• корпус - литой из серого чугуна, обеспечивающий высокую жесткость и точность центровки;
• зубчатые колёса - из легированной стали 20CrMnTi, подвергаются цементации и шлифовке профиля зубьев;
• валы - из стали высокой точности изготовления (допуск h6), шпоночные пазы выполнены по DIN 6885 B1;
• манжеты - армированные, с пылезащитной кромкой из NBR, по требованию могут быть изготовлены из силикона или Viton;
• покрытие - окраска по стандарту DIN 1843, защищающая от коррозии и внешних воздействий.

Монтажные положения

Монтажное положение определяется заказчиком. Допускается установка в различных монтажных положениях: B3 - на лапах (горизонтальное исполнение), B5 - с фланцевым креплением, B14 - с малым фланцем или V1, V2, H1-H4 - вертикальные и горизонтальные исполнения с разными ориентациями вала.

Смазочная система

Мотор-редуктор имеет синтетическую смазку с повышенными противоизносными характеристиками, обеспечивающую стабильную работу при широком диапазоне температур и минимальные потери на трение. Система смазки герметизирована манжетами, не требует частого обслуживания.

При заказе необходимо указать:

• тип мотор-редуктора;
• передаточное число;
• номинальный крутящий момент;
• монтажное положение;
• тип присоединения к двигателю и его мощность;
• дополнительные параметры - материал манжет, исполнение корпуса, тип смазки.

Компания «Альфа-ЖАТ» предлагает купить мотор-редуктор цилиндрический четырехступенчатый с дополнительной предступенью RN7-42 по лучшей цене.

Доставка по всей территории Российской Федерации и в страны СНГ!
