№ чертежа | нет

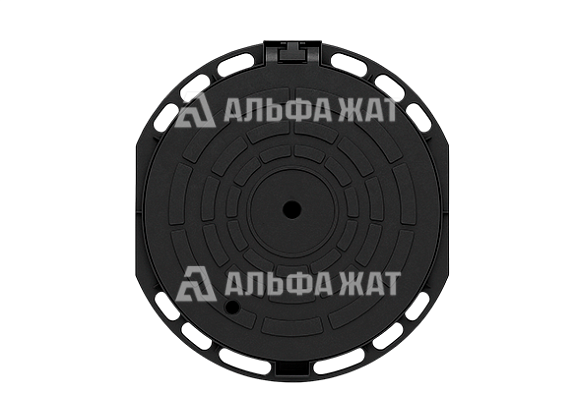

Люк чугунный с замком и шарниром ВЧШГ Т (Д 400) 2,7-60

Используется в зонах повышенных нагрузок (до 40 т) для закрытия горловин кабельных колодцев.

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 400 кН (40 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Диаметр корпуса 805 мм
Диаметр крышки 622 мм
Диаметр лаза 600 мм
Высота 96 мм
Масса 64 кг

Комплект поставки

Крышка 1 шт
Корпус 1 шт
Запорное замковое устройство 1 шт
Прокладка 1 шт
ОПИСАНИЕ

Люк чугунный с замком и шарниром ВЧШГ Т (Д 400) 2,7-60 имеет круглую форму, выполнен из высокопрочного чугуна с шаровидным графитом. Состоит из корпуса и крышки с парой ушек.

Крышка крепится шарнирным способом и оснащена замком флажкового типа. Он защищает люк от открытия крышки при наезде автотранспорта.

Корпус люка оснащен вибрационной прокладкой для обеспечения герметичности соединения крышки с корпусом. Твердость эластичной прокладки по Шору от 40 D.

Снаружи покрывается битумным составом для повышения устойчивости к коррозии.

Расшифровка обозначений:

  • Д 400 - номинальная нагрузка 400 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • 2 - наличие запорного устройства
  • 7 - крышка с шарнирным креплением
  • 60 - диаметр проёма в корпусе 60 см

Монтаж

Перед началом установки необходимо защитить внутреннее пространство колодца от попадания в него строительного мусора. Далее монтаж люка осуществляется в следующей последовательности:

  • на месте размещения люка устанавливается опорное кольцо с учетом высоты для дальнейшей установки корпуса люка
  • на опорном кольце размещается корпус люка вместе с крышкой, конструкция заливается бетонным раствором
  • затвердевший раствор покрывается гидроизоляцией
  • поверхность вокруг колодца утрамбовывается и выравнивается
  • заглушка извлекается из люка, верхняя крышка закрывается

Люк выдерживает высокие нагрузки, что позволяет размещать его в зонах с активным потоком движения.

Компания «Альфа-ЖАТ» предлагает купить по выгодной цене люк чугунный с замком и шарниром ВЧШГ Т (Д 400) 2,7-60.

Оперативная доставка по Российской Федерации и в страны СНГ!
