№ чертежа | нет

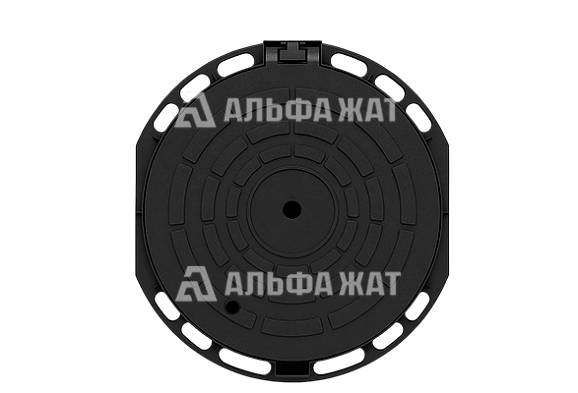

Люк легкий усиленный со второй опорной зоной ВЧШГ ЛУ (А 30) 2,7-60

Используется в пешеходных зонах с низкой нагрузкой (до 3 т) для закрытия горловин кабельных колодцев.

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 30 кН (3 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Диаметр корпуса 800 мм
Диаметр крышки 666 мм
Диаметр лаза 600 мм
Высота 75 мм
Масса 42 кг

Комплект поставки

Крышка 1 шт
Корпус 1 шт
ОПИСАНИЕ

Люк легкий усиленный со второй опорной зоной ВЧШГ ЛУ (А 30) 2,7-60 имеет круглую форму, выполнен из высокопрочного чугуна с шаровидным графитом. Состоит из корпуса, опорной зоны для установки нижней крышки или запорного устройства и крышки без ушек на шарнирах. Угол ее открытия 112°.

Крышка крепится шарнирным способом и оснащена запорным механизмом (приводится в движение при помощи торцевого ключа). В крышке расположено отверстие для вентиляции и проб воздуха для определения загазованности.

Снаружи покрывается битумным составом для повышения устойчивости к коррозии.

Расшифровка обозначений:

  • А 30 - номинальная нагрузка 30 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • 2 - наличие запорного устройства
  • 7 - шарнирное крепление крышки
  • 60 - диаметр проёма в корпусе 60 см

Монтаж

Перед началом установки необходимо защитить внутреннее пространство колодца от попадания в него строительного мусора. Далее монтаж люка осуществляется в следующей последовательности:

  • на месте размещения люка устанавливается опорное кольцо с учетом высоты для дальнейшей установки корпуса люка
  • на опорном кольце размещается корпус люка вместе с крышкой, конструкция заливается бетонным раствором
  • затвердевший раствор покрывается гидроизоляцией
  • поверхность вокруг колодца утрамбовывается и выравнивается
  • заглушка извлекается из люка, верхняя крышка закрывается

Люк выдерживает высокие нагрузки, что позволяет размещать его в зонах с активным потоком движения.

Компания «Альфа-ЖАТ» предлагает купить по выгодной цене люк легкий усиленный со второй опорной зоной ВЧШГ ЛУ (А 30) 2,7-60.

Оперативная доставка по Российской Федерации и в страны СНГ!
