№ чертежа | нет

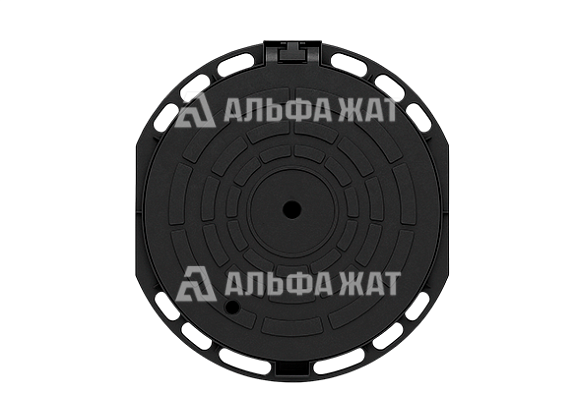

Люк тяжелый с двумя пружинами, РТИ-EPDM и второй опорной зоной ВЧШГ 2,7-60

Используется в зонах повышенных нагрузок (до 25 т) для закрытия горловин кабельных колодцев.

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 250 кН (25 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Диаметр корпуса 815 мм
Диаметр крышки 660 мм
Диаметр лаза 600 мм
Высота 100 мм
Масса 60 кг

Комплект поставки

Крышка 1 шт
Корпус 1 шт
ОПИСАНИЕ

Люк тяжелый с двумя пружинами, РТИ-EPDM и второй опорной зоной ВЧШГ 2,7-60 имеет круглую форму, выполнен из высокопрочного чугуна с шаровидным графитом. Состоит из корпуса, опорной зоны для установки нижней крышки или запорного устройства и крышки без ушек на шарнирах. Угол ее открытия 112°.

Крышка крепится шарнирным способом и оснащена запорным механизмом (приводится в движение при помощи торцевого ключа). В крышке расположено отверстие для вентиляции и проб воздуха для определения загазованности.

Корпус люка оснащен вибрационной прокладкой для обеспечения герметичности соединения крышки с корпусом. Твердость эластичной прокладки по Шору от 40 D.

Снаружи покрывается битумным составом для повышения устойчивости к коррозии.

Расшифровка обозначений:

  • С 250 - номинальная нагрузка 250 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • 2 - наличие запорного устройства
  • 7 - шарнирное крепление крышки
  • 60 - диаметр проёма в корпусе 60 см

Монтаж

Перед началом установки необходимо защитить внутреннее пространство колодца от попадания в него строительного мусора. Далее монтаж люка осуществляется в следующей последовательности:

  • на месте размещения люка устанавливается опорное кольцо с учетом высоты для дальнейшей установки корпуса люка
  • на опорном кольце размещается корпус люка вместе с крышкой, конструкция заливается бетонным раствором
  • затвердевший раствор покрывается гидроизоляцией
  • поверхность вокруг колодца утрамбовывается и выравнивается
  • заглушка извлекается из люка, верхняя крышка закрывается

Люк выдерживает высокие нагрузки, что позволяет размещать его в зонах с активным потоком движения.

Компания «Альфа-ЖАТ» предлагает купить по выгодной цене люк тяжелый с двумя пружинами, РТИ-EPDM и второй опорной зоной ВЧШГ 2,7-60.

Оперативная доставка по Российской Федерации и в страны СНГ!
