№ чертежа | нет

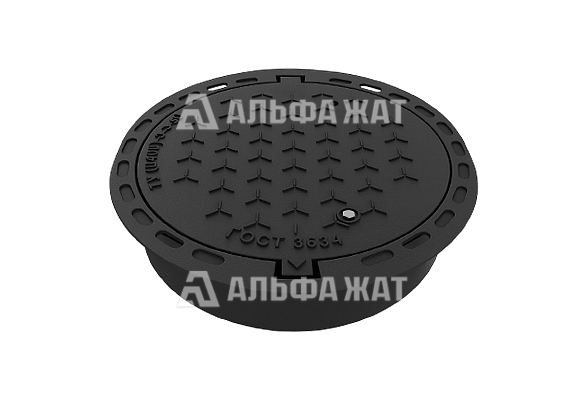

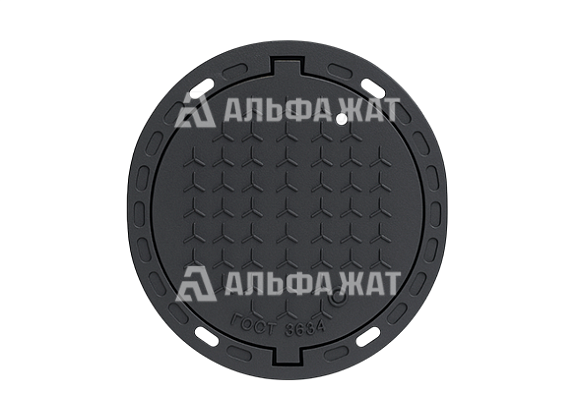

Люк плавающий с шарниром и замком ВЧШГ ТМ (Д 400) 2,7,9-60 200 мм

Используется для обеспечения доступа в колодцы кабельной связи, находящиеся в магистральных зонах для их ремонта и обслуживания.

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 400 кН (40 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Габаритные размеры (ДхШхВ) 820х740х200 мм
Диаметр лаза 600 мм
Масса 74 кг

Комплект поставки

Люк в сборе 1 шт
ОПИСАНИЕ

Люк плавающий с шарниром и замком ВЧШГ ТМ (Д 400) 2,7,9-60 200 мм изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ).

В составе два основных элемента:

  • корпус
  • крышка с шарнирным механизмом

Между корпусом и крышкой люка установлена вибрационная прокладка, уплотняющая их соединение.

Крышка соединена с корпусом с помощью шарнирного механизма и имеет запорный замок для защиты полости колодца от неправомерного проникновения (открывается и закрывается торцевым ключом).

Расшифровка обозначений:

Снаружи покрывается битумным составом для повышения устойчивости к коррозии.

  • Д 400 - номинальная нагрузка 400 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • 2 - наличие запорного замкового устройства
  • 7 - крышка крепится к корпусу на шарнирах
  • 9 - плавающий корпус
  • 60 - диаметр лаза 60 см

Монтаж

Перед установкой необходимо защитить полость колодца от попадания в нее строительного мусора, установив заглушку.

После этого на опорную плиту колодца укладывается опорное кольцо. Его засыпают слоем асфальтового покрытия.

На засыпанное кольцо устанавливают корпус плавающего люка с крышкой.

Перед прохождением асфальтоукладчика на корпус укладывается стальной лист. Первый слой покрытия утрамбовывается вместе с люком.

При помощи подпорок корпус поднимается до уровня вхождения в опорное кольцо на 20 мм и фиксируется.

Производится повторная укладка и утрамбовка асфальтового покрытия.

После проделанной работы крышка люка открывается, изымается заглушка и открывается движение транспортного потока.

Компания «Альфа-ЖАТ» предлагает купить по низкой цене люк плавающий с шарниром и замком ВЧШГ ТМ (Д 400) 2,7,9-60 200 мм.

Оперативная доставка по всей Российской Федерации и в страны СНГ!
