№ чертежа | нет

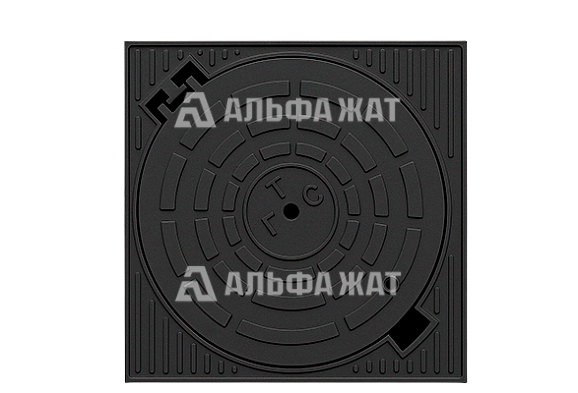

Люк тяжелый квадратный Т(А 15 - С 250) ГТС ВЧШГ 2,7,8-60

Используется для установки на горловинах колодцев городских телефонных сетей (ГТС) в зонах тротуаров и дорог с высоким транспортным потоком.

Оставить заявку
Характеристики
Форма люка квадратный
Марка чугуна ВЧ 50
Номинальная нагрузка 250 кН (25 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Габаритные размеры (ДхШхВ) 720х720х95 мм
Диаметр крышки 658 мм
Диаметр лаза 600 мм
Высота крышки 24 мм
Масса 57 кг

Комплект поставки

Крышка 1 шт
Корпус 1 шт
Эластическая прокладка 1 шт
Шарнир 1 шт
Запорный механизм 1 шт
ОПИСАНИЕ

Люк тяжелый квадратный Т(А 15 - С 250) ГТС ВЧШГ 2,7,8-60 используется для быстрого доступа в колодец для его ремонта и обслуживания.

Изготовлен из высокопрочного чугуна с шаровидным графитом тяжелого типа. Он является высокопрочным материалом со значительным пределом текучести, при воздействии критической нагрузки утрачивает эксплуатационные характеристики, но не разрушается полностью.

Основные элементы конструкции люка - корпус и крышка. В крышке имеется отверстие, которое способствует вентиляции колодца без ее открытия. Она крепится к корпусу с помощью шарниров, открывается на 112. Для защиты от проникновения в колодец посторонних лиц на крышке расположено запорное устройство. Открыть его можно только торцевым ключом с накидной головкой (в комплекте поставки отсутствует). На корпусе размещена вибрационная прокладка Т-образной формы для лучшего соединения его с крышкой.

Расшифровка обозначений:

  • Т (С 250) - тяжелый колодец с номинальной нагрузкой 250 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • 2 - наличие запорного устройства
  • 7 - наличие шарнирной крышки
  • 8 - квадратная или прямоугольная форма крышки и (или) корпуса люка
  • 60 - диаметр проёма в корпусе 60 см

Люки устанавливаются в следующей последовательности:

  • закрыть колодец заглушкой
  • провести разметку вокруг колодца
  • установить корпус люка наравне с дорожным покрытием, если необходимо, использовать доборные кольца или прокладки
  • закрепить корпус люка при помощи бетонной смеси
  • изъять заглушку из колодца, установить в него нижнюю крышку
  • установить верхнюю крышку
  • утрамбовать покрытие вместе с крышкой

Преимущества люков из ВЧШГ:

  • возможность установить люк на тротуаре на уровне с плиткой, так люк не будет препятствовать движению
  • могут обслуживаться одним человеком, так как имеют небольшой вес
  • крышка не вибрирует при воздействии на люк объектов движения
  • поверхность люка покрыта битумом, это защищает его от коррозионного воздействия
  • металл устойчив к широкому диапазону температур

Компания «Альфа-ЖАТ» предлагает купить по доступной цене люк тяжелый квадратный Т(А 15 - С 250) ГТС ВЧШГ 2,7,8-60.

Быстрая доставка по Российской Федерации и в страны СНГ!
