№ чертежа | нет

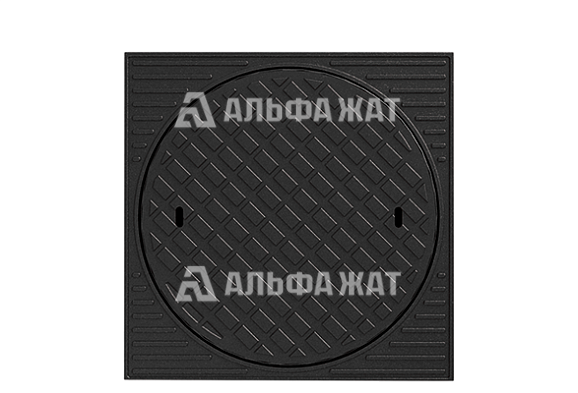

Люк тяжелый квадратный СЧ Т (С 150) К 1,8-60

Используется для установки на горловинах колодцев санитарно-бытовых и производственных канализаций в зонах тротуаров, автостоянок и дорог с низким транспортным потоком.

Оставить заявку
Характеристики
Форма люка квадратная
Марка чугуна серый чугун
Номинальная нагрузка 150 кН (15 т)
Сопротивление растяжению 200 Мпа (20 кгс/мм2)
Относительное удлинение до 0,5%
Габаритные размеры (ДхШхВ) 770х770х70 мм
Диаметр крышки 648 мм
Диаметр лаза 600 мм
Масса 87 кг

Комплект поставки

Корпус 1 шт
Крышка 1 шт
ОПИСАНИЕ

Люк тяжелый квадратный СЧ Т (С 150) К 1,8-60 используется для быстрого доступа в колодец для его ремонта и обслуживания.

Изготовлен из высокопрочного чугуна с шаровидным графитом тяжелого типа. Он является высокопрочным материалом со значительным пределом текучести, при воздействии критической нагрузки утрачивает эксплуатационные характеристики, но не разрушается полностью.

Основные элементы конструкции люка - корпус и крышка. В крышке имеется отверстие, которое способствует вентиляции колодца без ее открытия. Она крепится к корпусу с помощью шарниров, открывается на 112. Для защиты от проникновения в колодец посторонних лиц на крышке расположено запорное устройство. Открыть его можно только торцевым ключом с накидной головкой (в комплекте поставки отсутствует). На корпусе размещена вибрационная прокладка Т-образной формы для лучшего соединения его с крышкой.

Расшифровка обозначений:

  • Т (С 150) - тяжелый колодец с номинальной нагрузкой 150 кН
  • СЧ - серый чугун
  • 8,1 - квадратная или прямоугольная форма крышки и (или) корпуса люка
  • 60 - диаметр проёма в корпусе 60 см

Люки устанавливаются в следующей последовательности:

  • закрыть колодец заглушкой
  • провести разметку вокруг колодца
  • установить корпус люка наравне с дорожным покрытием, если необходимо, использовать доборные кольца или прокладки
  • закрепить корпус люка при помощи бетонной смеси
  • изъять заглушку из колодца, установить в него нижнюю крышку
  • установить верхнюю крышку
  • утрамбовать покрытие вместе с крышкой

Преимущества люков из ВЧШГ:

  • возможность установить люк на тротуаре на уровне с плиткой, так люк не будет препятствовать движению
  • могут обслуживаться одним человеком, так как имеют небольшой вес
  • крышка не вибрирует при воздействии на люк объектов движения
  • поверхность люка покрыта битумом, это защищает его от коррозионного воздействия
  • металл устойчив к широкому диапазону температур

Компания «Альфа-ЖАТ» предлагает купить по выгодной цене люк тяжелый квадратный СЧ Т (С 150) К 1,8-60.

Доставка по России и в страны СНГ!
