№ чертежа | нет

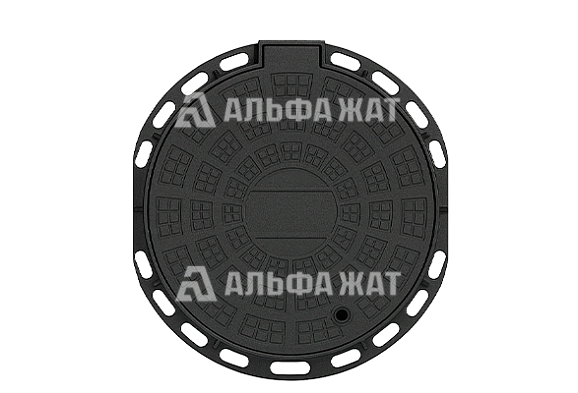

Люк аэродромный сверхтяжелый усиленный ВЧШГ CТУ (F 900)

Используется для установки в местах с очень большой нагрузкой (в аэродромах, доках), обеспечивают доступ в колодцы для проведения ремонта и обслуживания.

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 900 кН (90 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Диаметр корпуса 785 мм
Диаметр крышки 656 мм
Диаметр лаза 600 мм
Высота 104 мм
Масса 102 кг

Комплект поставки

Корпус 1 шт
Крышка 1 шт
ОПИСАНИЕ

Люк аэродромный сверхтяжелый усиленный ВЧШГ CТУ (F 900) устанавливается на взлётно-посадочных полосах (ВПП), рулёжных дорожках и перронах аэропортов, а также на других участках аэродромной инфраструктуры, где требуется высокая прочность покрытия.

Конструкция

Изготовлен из высокопрочного чугуна с шаровидным видом графита (ВЧШГ), имеет круглую форму. Состоит из корпуса и крышки с установленным на ней запорным устройством. Снаружи покрывается битумным составом для повышения устойчивости к коррозии.

Расшифровка обозначений:

  • F 900 - номинальная нагрузка 900 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом

Монтаж

До начала работ необходимо закрыть колодец от попадания в него строительного мусора установив заглушку.

Далее устанавливается опорное кольцо на такой глубине, чтобы от него до поверхности грунта было расстояние необходимое для установки корпуса. Если необходимо добрать высоту, то можно использовать любой строительный материал, выдерживающий нагрузку люка.

На опорное кольцо ставится корпус люка вместе с крышкой и заливается монтажным раствором. После затвердевания обмазывается гидроизоляцией. По завершении установки поверхность вокруг люка выравнивается, заглушка демонтируется, открывается движение транспорта.

Компания «Альфа-ЖАТ» предлагает купить по выгодной цене люк аэродромный сверхтяжелый ВЧШГ CТУ (F 900).

Оперативная доставка по России и в страны СНГ!
