Применяется для защиты кабельных колодцев обеспечивающих движение и расположенных в зонах проезжей части, от несанкционированного проникновения.
Форма люка | круглая |
Марка чугуна | ВЧ 50 |
Номинальная нагрузка | 250 кН (25 т) |
Сопротивление растяжению | 500 Мпа (50 кгс/мм2) |
Предел текучести | 320 Мпа (32 кгс/мм2) |
Относительное удлинение | от 7% |
Габаритные размеры (ДхШхВ) | 780х740х2170 мм |
Диаметр лаза | 600 мм |
Масса | 80 кг |
Корпус люка | 1 шт |
Крышка люка | 1 шт |
Уплотнительная резинка | 1 шт |
Ремонтная вставка | 1 шт |

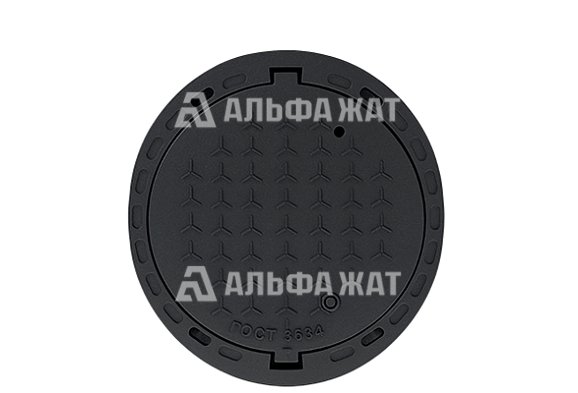

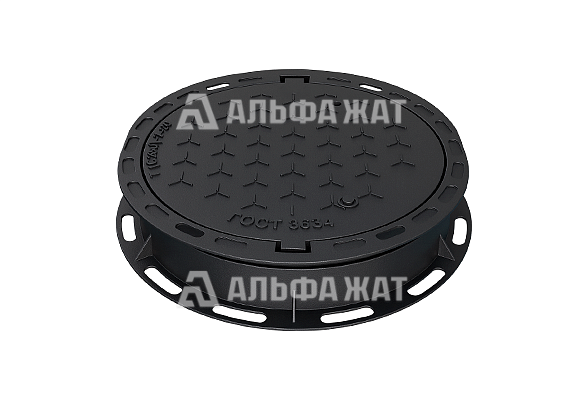

Люк плавающий с ремонтной вставкой ВЧШГ Т (С 250) ТСОД 2,9-60 170 мм изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ).
В составе два основных элемента:
Между корпусом и крышкой люка установлена вибрационная прокладка, уплотняющая их соединение.
Крышка соединена с корпусом с помощью шарнирного механизма и имеет запорный замок для защиты полости колодца от неправомерного проникновения (открывается и закрывается торцевым ключом).
Ремонтная вставка в конструкции используется, как опорное кольцо.
Расшифровка обозначений:
Снаружи покрывается битумным составом для повышения устойчивости к коррозии.
Монтаж
Перед установкой необходимо защитить полость колодца от попадания в нее строительного мусора, установив заглушку.
После этого на опорную плиту колодца укладывается опорное кольцо. Его засыпают слоем асфальтового покрытия.
На засыпанное кольцо устанавливают корпус плавающего люка с крышкой.
Перед прохождением асфальтоукладчика на корпус укладывается стальной лист. Первый слой покрытия утрамбовывается вместе с люком.
При помощи подпорок корпус поднимается до уровня вхождения в опорное кольцо на 20 мм и фиксируется.
Производится повторная укладка и утрамбовка асфальтового покрытия.
После проделанной работы крышка люка открывается, изымается заглушка и открывается движение транспортного потока.
