№ чертежа | нет

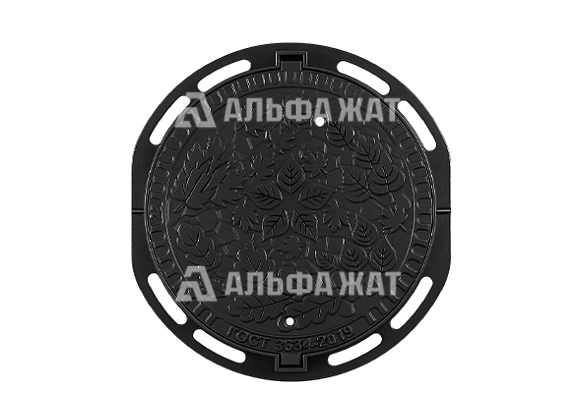

Люк средний с запорным устройством ВЧШГ С (В 125) ТС 2-60

Используется в зонах с низким уровнем нагрузок (до 12,5 т) для закрытия горловин кабельных колодцев тепловых сетей.

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 125 кН (12,5 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Диаметр корпуса 800 мм
Диаметр крышки 648 мм
Диаметр лаза 600 мм
Высота 74 мм
Масса 40 кг

Комплект поставки

Крышка 1 шт
Корпус 1 шт
ОПИСАНИЕ

Люк средний с запорным устройством ВЧШГ С (В 125) ТС 2-60 имеет круглую форму, выполнен из высокопрочного чугуна с шаровидным графитом. Состоит из корпуса и фланцевой крышки с парой ушек.

Крышка крепится фланцевым способом и оснащена замком флажкового типа (приводится в движение при помощи торцевого ключа). Он защищает люк от открытия крышки при наезде автотранспорта.

Корпус люка оснащен вибрационной прокладкой для обеспечения герметичности соединения крышки с корпусом. Твердость эластичной прокладки по Шору от 40 D.

Снаружи покрывается битумным составом для повышения устойчивости к коррозии.

Расшифровка обозначений:

  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • В 125 - номинальная нагрузка 125 кН
  • ТС - литера, указывающая на систему, находящуюся в колодце (тепловая сеть)
  • 2 - наличие запорного устройства
  • 60 - диаметр проёма в корпусе 60 см

Монтаж

Перед началом установки необходимо защитить внутреннее пространство колодца от попадания в него строительного мусора. Далее монтаж люка осуществляется в следующей последовательности:

  • на месте размещения люка устанавливается опорное кольцо с учетом высоты для дальнейшей установки корпуса люка
  • на опорном кольце размещается корпус люка вместе с крышкой, конструкция заливается бетонным раствором
  • затвердевший раствор покрывается гидроизоляцией
  • поверхность вокруг колодца утрамбовывается и выравнивается
  • заглушка извлекается из люка, верхняя крышка закрывается

Компания «Альфа-ЖАТ» предлагает купить по лучшей цене люк средний с запорным устройством ВЧШГ С (В 125) ТС 2-60.

Оперативная доставка по РФ и в страны СНГ!
