№ чертежа | нет

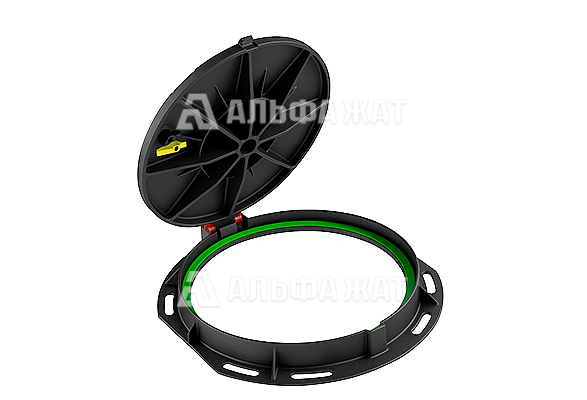

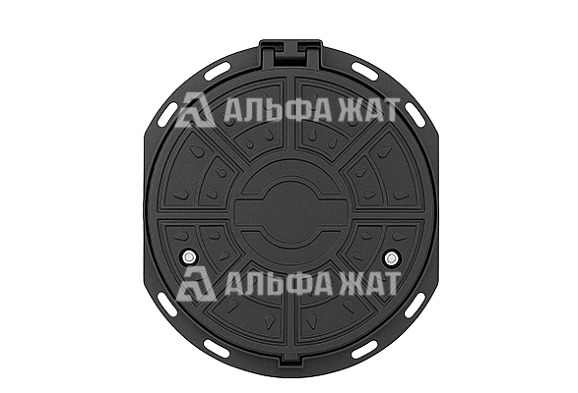

Люк чугунный с замком и шарниром ВЧШГ Т (Д 400) К 2,7-60

Используется в зонах повышенных нагрузок (до 40 т) для закрытия горловин колодцев санитарно-бытовой и производственной канализации.

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 400 кН (40 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Габаритные размеры (ДхШхВ) 805х740х80 мм
Диаметр крышки 650 мм
Диаметр лаза 600 мм
Масса 54 кг

Комплект поставки

Корпус 1 шт
Крышка 1 шт
Резиновая прокладка из этилен-пропиленового каучука EPDM 1 шт
Замок 1 шт
ОПИСАНИЕ

Люк чугунный с замком и шарниром ВЧШГ Т (Д 400) К 2,7-60 представляет собой круглую конструкцию, изготовленную из высокопрочного чугуна с шаровидным графитом. Состоит из корпуса и крышки, соединённых парой ушек.

Крышка люка крепится с помощью шарнирного механизма и оснащена замком флажкового типа, который предотвращает случайное открытие крышки при наезде транспортного средства. Корпус люка оборудован вибрационной прокладкой, обеспечивающей герметичность соединения крышки с корпусом. Эластичная прокладка имеет твёрдость по Шору от 40 D.

Внешняя поверхность люка покрыта битумным составом для повышения устойчивости к коррозии.

Обозначения:

  • Д 400 - номинальная нагрузка 400 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • К - литера, указывающая на систему, находящуюся в колодце (санитарно-бытовая и производственная канализация)
  • 2 - наличие запорного устройства
  • 7 - крышка с шарнирным креплением
  • 60 - диаметр проёма в корпусе 60 см

Монтаж

Перед началом установки необходимо защитить внутреннее пространство колодца от попадания в него строительного мусора. Далее монтаж люка осуществляется в следующей последовательности:

  • на место установки люка монтируется опорное кольцо с учетом высоты для последующего размещения корпуса
  • на опорное кольцо устанавливается корпус люка вместе с крышкой, после чего конструкция заливается бетонным раствором
  • после застывания раствора поверхность покрывается гидроизоляционным материалом
  • зона вокруг колодца утрамбовывается и выравнивается
  • заглушка извлекается из люка, верхняя крышка закрывается, возобновляется движение

Люк способен выдерживать значительные нагрузки, что делает его пригодным для установки в местах с интенсивным движением.

Компания «Альфа-ЖАТ» предлагает купить люк чугунный с замком и шарниром ВЧШГ Т (Д 400) К 2,7-60 по низкой цене.

Доставка по всей России и в страны СНГ!
