№ чертежа | нет

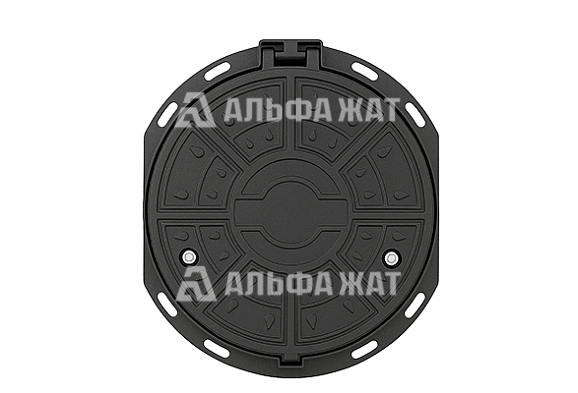

Люк чугунный с замком и шарниром ВЧШГ Т (Д 400) ТС 2,7-60

Используется в зонах повышенных нагрузок (до 40 т) для закрытия горловин колодцев тепловых станций.

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 400 кН (40 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Габаритные размеры (ДхШхВ) 805х740х80 мм
Диаметр крышки 650 мм
Диаметр лаза 600 мм
Масса 54 кг

Комплект поставки

Корпус 1 шт
Крышка 1 шт
Резиновая прокладка из этилен-пропиленового каучука EPDM 1 шт
Замок 1 шт
ОПИСАНИЕ

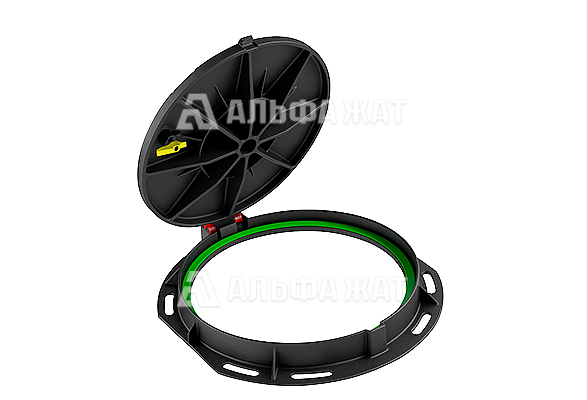

Люк чугунный с замком и шарниром ВЧШГ Т (Д 400) ТС 2,7-60 представляет собой круглую конструкцию, изготовленную из высокопрочного чугуна с шаровидным графитом. Состоит из корпуса и крышки, соединённых парой ушек.

Крышка люка крепится с помощью шарнирного механизма и оснащена замком флажкового типа, который предотвращает случайное открытие крышки при наезде транспортного средства. Корпус люка оборудован вибрационной прокладкой, обеспечивающей герметичность соединения крышки с корпусом. Эластичная прокладка имеет твёрдость по Шору от 40 D.

Внешняя поверхность люка покрыта битумным составом для повышения устойчивости к коррозии.

Обозначения:

  • Д 400 - номинальная нагрузка 400 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • ТС - литера, указывающая на систему, находящуюся в колодце (тепловая сеть)
  • 2 - наличие запорного устройства
  • 7 - крышка с шарнирным креплением
  • 60 - диаметр проёма в корпусе 60 см

Монтаж

Перед началом установки необходимо защитить внутреннее пространство колодца от попадания в него строительного мусора. Далее монтаж люка осуществляется в следующей последовательности:

  • на место установки люка монтируется опорное кольцо с учетом высоты для последующего размещения корпуса
  • на опорное кольцо устанавливается корпус люка вместе с крышкой, после чего конструкция заливается бетонным раствором
  • после застывания раствора поверхность покрывается гидроизоляционным материалом
  • зона вокруг колодца утрамбовывается и выравнивается
  • заглушка извлекается из люка, верхняя крышка закрывается, возобновляется движение

Люк способен выдерживать значительные нагрузки, что делает его пригодным для установки в местах с интенсивным движением.

Компания «Альфа-ЖАТ» предлагает купить люк чугунный с замком и шарниром ВЧШГ Т (Д 400) ТС 2,7-60 по лучшей цене.

Доставка по территории России и в страны СНГ!
