№ чертежа | нет

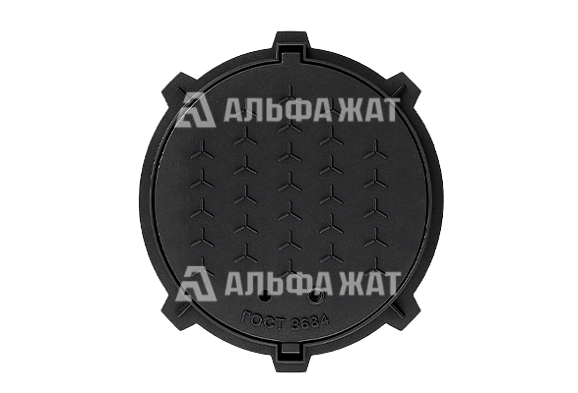

Люк чугунный с замком ВЧШГ Т (Д 400) ТС 2-60

Используется в зонах повышенных нагрузок (до 40 т) для закрытия горловин колодцев тепловой системы.

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 400 кН (40 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Диаметр корпуса 804 мм
Диаметр крышки 730 мм
Диаметр лаза 600 мм
Высота 100 мм
Масса 54 кг

Комплект поставки

Корпус 1 шт
Крышка 1 шт
Резиновая прокладка из этилен-пропиленового каучука (EPDM) 1 шт
Замок 1 шт
ОПИСАНИЕ

Люк чугунный с замком ВЧШГ Т (Д 400) ТС 2-60 круглой формы, изготовлен из высокопрочного чугуна с шаровидным графитом. Состоит из корпуса и фланцевой крышки с парой ушек.

Крышка крепится фланцевым способом и оснащена замком флажкового типа (приводится в движение при помощи торцевого ключа). Он защищает люк от открытия крышки при наезде автотранспорта. Корпус люка оснащен вибрационной прокладкой для обеспечения герметичности соединения крышки с корпусом. Твердость эластичной прокладки по Шору от 40 D. Снаружи покрывается битумным составом для повышения устойчивости к коррозии.

Расшифровка обозначений:

  • Д 400 - номинальная нагрузка 400 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • ТС - литера, указывающая на систему, находящуюся в колодце (тепловые сети)
  • 2 - наличие запорного устройства
  • 60 - диаметр проёма в корпусе 60 см

Монтаж

Перед началом установки необходимо защитить внутреннее пространство колодца от попадания в него строительного мусора. На опорное кольцо размещается корпус люка вместе с крышкой, конструкция заливается бетонным раствором. Затвердевший раствор покрывается гидроизоляцией. Поверхность вокруг колодца утрамбовывается и выравнивается. Заглушка извлекается из люка, верхняя крышка закрывается.

Люк выдерживает высокие нагрузки, что позволяет размещать его в зонах с активным потоком движения.

Компания «Альфа-ЖАТ» предлагает купить по лучшей цене люк чугунный с замком ВЧШГ Т (Д 400) ТС 2-60.

Оперативная доставка по территории Российской Федерации и в страны СНГ!
