№ чертежа | нет

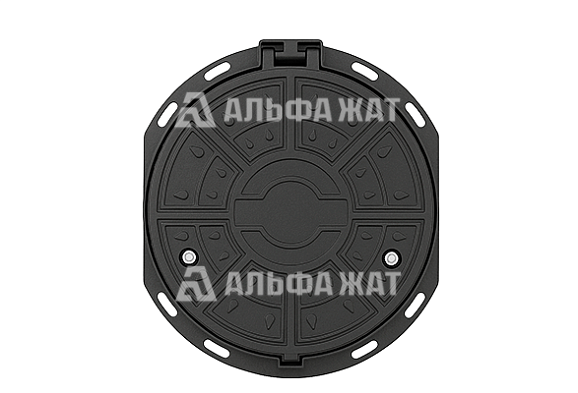

Люк чугунный с замком и шарниром ВЧШГ Т (С 250) ТСОД 2,7-60

Применяется для закрытия горловин кабельных колодцев сетей обеспечения движения в зонах повышенных нагрузок (до 25 т).

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 250 кН (25 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Диаметр корпуса 800 мм
Диаметр крышки 658 мм
Диаметр лаза 600 мм
Высота 80 мм
Масса 55 кг

Комплект поставки

Люк в сборе 1 шт
ОПИСАНИЕ

Люк чугунный с замком и шарниром ВЧШГ Т (С 250) ТСОД 2,7-60 имеет круглую форму, выполнен из высокопрочного чугуна с шаровидным графитом. Состоит из корпуса и крышки с парой ушек.

Крышка крепится шарнирным способом и оснащена замком флажкового типа. Он защищает люк от открытия крышки при наезде автотранспорта.

Корпус люка оснащен вибрационной прокладкой для обеспечения герметичности соединения крышки с корпусом. Твердость эластичной прокладки по Шору от 40 D.

Снаружи покрывается битумным составом для повышения устойчивости к коррозии.

Расшифровка обозначений:

  • С 250 - номинальная нагрузка 250 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • ТСОД - литера, указывающая на систему, находящуюся в колодце (технические средства обеспечения движения, светофорная кабельная сеть)
  • 2 - наличие запорного устройства
  • 7 - крышка с шарнирным креплением
  • 60 - диаметр проёма в корпусе 60 см

Монтаж

Перед началом установки необходимо защитить внутреннее пространство колодца от попадания в него строительного мусора. Далее монтаж люка осуществляется в следующей последовательности:

  • на месте размещения люка устанавливается опорное кольцо с учетом высоты для дальнейшей установки корпуса люка
  • на опорном кольце размещается корпус люка вместе с крышкой, конструкция заливается бетонным раствором
  • затвердевший раствор покрывается гидроизоляцией
  • поверхность вокруг колодца утрамбовывается и выравнивается
  • заглушка извлекается из люка, верхняя крышка закрывается

Люк выдерживает высокие нагрузки, что позволяет размещать его в зонах с активным потоком движения.

Компания «Альфа-ЖАТ» предлагает купить по лучшей цене люк чугунный с замком и шарниром ВЧШГ Т (С 250) ТСОД 2,7-60.

Быстрая доставка по РФ и в страны СНГ!
