№ чертежа | нет

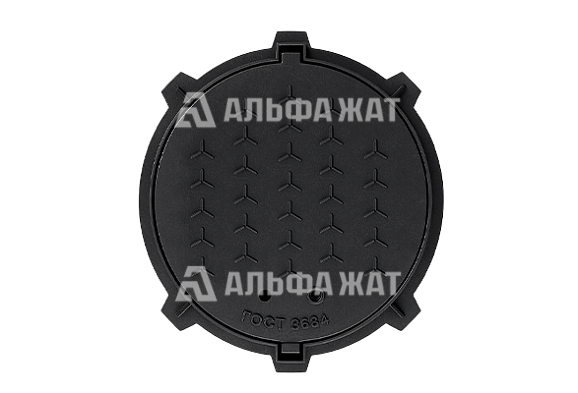

Люк чугунный с замком ВЧШГ Т (С 250) ТС 2-60

Используется в зонах повышенных нагрузок (до 25 т) для закрытия горловин кабельных колодцев тепловых сетей.

Оставить заявку
Характеристики
Форма люка круглая
Марка чугуна ВЧ 50
Номинальная нагрузка 250 кН (25 т)
Сопротивление растяжению 500 Мпа (50 кгс/мм2)
Предел текучести 320 Мпа (32 кгс/мм2)
Относительное удлинение от 7%
Диаметр корпуса 804 мм
Диаметр крышки 730 мм
Диаметр лаза 600 мм
Высота 96 мм
Масса 50 кг

Комплект поставки

Люк в сборе 1 шт
ОПИСАНИЕ

Люк чугунный с замком ВЧШГ Т (С 250) ТС 2-60 имеет круглую форму, выполнен из высокопрочного чугуна с шаровидным графитом. Состоит из корпуса и фланцевой крышки с парой ушек.

Крышка крепится фланцевым способом и оснащена замком флажкового типа (приводится в движение при помощи торцевого ключа). Он защищает люк от открытия крышки при наезде автотранспорта.

Корпус люка оснащен вибрационной прокладкой для обеспечения герметичности соединения крышки с корпусом. Твердость эластичной прокладки по Шору от 40 D.

Снаружи покрывается битумным составом для повышения устойчивости к коррозии.

Расшифровка обозначений:

  • С 250 - номинальная нагрузка 250 кН
  • ВЧШГ - высокопрочный чугун с шаровидным графитом
  • ТС - литера, указывающая на систему, находящуюся в колодце (тепловая сеть)
  • 2 - наличие запорного устройства
  • 60 - диаметр проёма в корпусе 60 см

Монтаж

Перед началом установки необходимо защитить внутреннее пространство колодца от попадания в него строительного мусора. Далее монтаж люка осуществляется в следующей последовательности:

  • на месте размещения люка устанавливается опорное кольцо с учетом высоты для дальнейшей установки корпуса люка
  • на опорном кольце размещается корпус люка вместе с крышкой, конструкция заливается бетонным раствором
  • затвердевший раствор покрывается гидроизоляцией
  • поверхность вокруг колодца утрамбовывается и выравнивается
  • заглушка извлекается из люка, верхняя крышка закрывается

Люк выдерживает высокие нагрузки, что позволяет размещать его в зонах с активным потоком движения.

Компания «Альфа-ЖАТ» предлагает купить по лучшей цене люк чугунный с замком ВЧШГ Т (С 250) ТС 2-60.

Оперативная доставка по территории Российской Федерации и в страны СНГ!
