Используется как проходной, угловой или разветвительный колодец при строительстве линий кабельной связи на проезжих частях и газонах.
| Класс бетона | В 20 (261,9 кгс/см2) |
|
Морозостойкость |
F100 100 циклов |
| Водонепроницаемость | W 4 (0,4 МПа) |
|
Ниши в боковых стенках |
6 шт |
| Размеры ниш в боковых стенках (ДхШ) | 800х400 мм |
| Ниши в торцевых стенках | 2 шт |
| Размеры ниш в торцевых стенках (ДхШ) | 800х400 мм |
| Габаритные размеры (ДхШхВ) | 1950х1160х1800 мм |
| Масса | 2420 кг |
| Верхний элемент колодца | 1 шт |
| Нижний элемент колодца | 1 шт |
| Кронштейн ККП-130 | 4 шт |
| Ерш с резьбой, гайкой и шайбами | 8 шт |
| Вводные каналы | по запросу |
Колодец кабельной связи разветвительный 3,5 М-10 (80) ГЕК (В20) устанавливается на тротуарах и проезжей части в качестве углового, проходного или разветвительного колодца. В строительстве кабельных канализационных сетей угловой колодец ставится там, где сеть делает резкий поворот, проходной - размещается на прямых участках с допустимым отклонением до 30 мм, разветвительный колодец - в тех местах, где несколько каналов сливаются вместе.
Расшифровка обозначения:

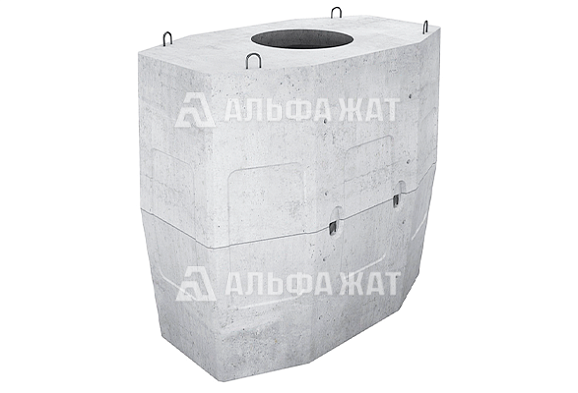

Колодец - это прямоугольная конструкция, состоящая из корпуса и перекрывающей плиты с отверстием 600 мм в диаметре для установки люка. Внутри основания корпуса находится прямоугольная ниша, если необходимо создать дренаж, ее можно демонтировать. На внешних сторонах стенок есть закрытые ниши, в которых можно просверлить отверстия для врезки труб. На торцах корпуса колодца предусмотрены петли для строповки, их расположение позволяет перемещать всю конструкцию колодца одновременно. В колодец могут быть введены различные типы труб разного диаметра.
Глубина установки колодца на тротуаре или газоне должна составлять не менее 250 мм, а на дороге – не менее 330 мм.
