Используется как угловой, проходной или разветвительный колодец на тротуарах и проезжих частях.
| Класс бетона | В 20 (261,9 кгс/см2) |
|
Морозостойкость |
F100 100 циклов |
| Водонепроницаемость | W 4 (0,4 МПа) |
| Габаритные размеры (ДхШхВ) | 2390х1300х1980 мм |
| Масса | 3115 кг |
| Корпус | 1 шт |
| Плита перекрытия колодца | 1 шт |
| Кронштейн ККП-130 | 4 шт |
| Ерш с резьбой, гайкой и шайбой | 8 шт |
|
Ниши в боковых стенках 560х960 мм |
4 шт |
| Вводные каналы | по запросу |
Колодец кабельной связи разветвительный 4-10 ГЕК (В20) в битумно-латексной гидроизоляции устанавливается как на тротуарах, так и на проезжей части. Может использоваться как угловой, проходной и разветвительный колодец. Угловой колодец ставится там, где сеть делает резкий поворот или изгиб. Проходной колодец размещается на прямых участках с допустимым отклонением до 30 мм. Разветвительный колодец монтируется в тех местах, где несколько каналов сливаются вместе.
Расшифровка обозначения:
Гидроизоляция необходима из-за негативного воздействия грунтовых вод, содержащих агрессивные вещества, вызывающие вымывание бетона, коррозию арматуры и прочие формы химического и биологического разрушения. Для этого используется битумно-латексная мастика, наносимая механизированным способом распыления.

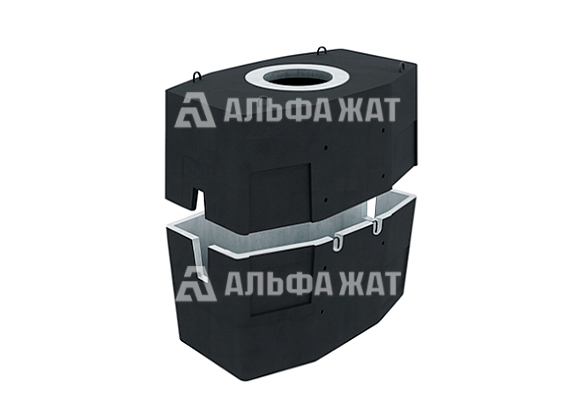

Колодец – это прямоугольная конструкция, состоящая из корпуса и крышки с отверстием диаметром 600 мм для установки горловины с люком. Внутри основания корпуса находится прямоугольная ниша, которую возможно расширить для организации дренажа. На внешних сторонах стенок есть закрытые ниши, в которых можно просверлить отверстия для врезки труб. На торцах корпуса колодца предусмотрены петли для подъема, разгрузки и опускания в котлован. Их расположение позволяет перемещать корпус вместе с установленной на нем крышкой. Присоединить к нему можно хризотилцементные (асбестоцементные) трубы, так и гладкие или гофрированные полиэтиленовые трубы.
Глубина установки колодца на тротуаре или газоне должна составлять не менее 250 мм, а на дороге – не менее 330 мм. Выравнивание высоты крышки люка над поверхностью перекрытия колодца осуществляется с использованием железобетонных опорных колец и сегментов.
