Колодец кабельной связи 1-10 (80) СУ (сейсмоустойчивость до 9 баллов по MSK-64)

Колодец кабельной связи 1-10 (80) СУ (сейсмоустойчивость до 9 баллов по MSK-64) используется для размещения на тротуарах и проезжей части в качестве углового, проходного и разветвительного колодца. Как угловой колодец используется для изменения направления кабельной линии при возникновении на пути каких-либо преград. Изгиб трассы в колодцах может происходить под различными углами, но чем больше диаметр кабеля, тем больший радиус ему потребуется для разворота. Как проходной монтируется на прямых участках трассы и в дальнейшем они применяются для выполнения регламентных работ и ремонта кабельной линии с возможностью изъятия и замены поврежденных участков кабеля. Как разветвительный - применяются на участках, где кабельная трасса расходится по разным направлениям. Они позволяют устанавливать разветвительные муфты и обеспечивают удобный доступ к ним в ходе эксплуатации.

Расшифровка обозначения:

• 1 - типоразмер

• 10 (80) - колодец универсальный тяжелого типа (нормативная колесная нагрузка НК-80)

• СУ - сейсмоустойчивый

Чтобы оформить заказ на производство, требуется заполнить специальную форму на создание типа колодца. Если требуется несколько колодцев, то на каждый из них заполняется отдельная форма, на основе нее выбираются соответствующие муфты и монтируются в стены колодца в определенной последовательности.

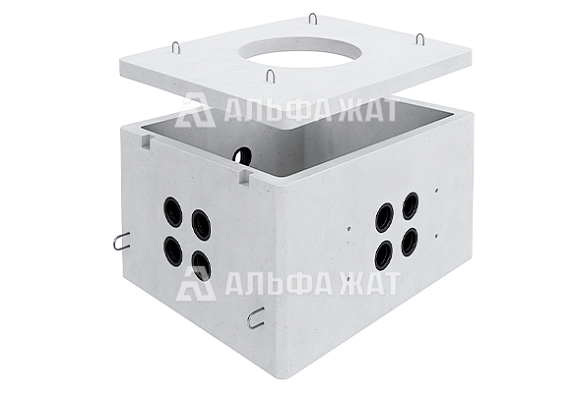

Колодец в сечении имеет прямоугольную форму. В состав конструкции входят корпус со спиральными соединительными муфтами в стенках и плиты перекрытия с предусмотренным для создания горловины люка круглым проёмом 600 мм в диаметре. В середине корпуса размещается прямоугольная ниша. На всех составных частях колодца предусмотрены строповочные петли для их транспортировки и установки.

Главный критерий установки колодца - глубина, она должна быть не менее 250 мм на тротуаре и 330 мм на проезжей части.

Преимущества:

• используя комбинированный колодец совместно со спиральной трубой можно сформировать современную систему кабельной канализации
• в местах соединения верхней и нижней частей колодца размещены закладные детали, и монтажные петли, которые соединяются между собой при помощи электродуговой сварки, что исключает смещение элементов при сейсмическом воздействии
• муфты в стенки колодца устанавливаются заранее с учетом особенностей проекта, что позволяет ускорить ввод сооружения в эксплуатацию

Компания «Альфа-ЖАТ» предоставляет доступную цену на колодец кабельной связи 1-10 (80) СУ (сейсмоустойчивость до 9 баллов по MSK-64).

Доставка по всей территории России и в страны СНГ!
