№ чертежа | нет

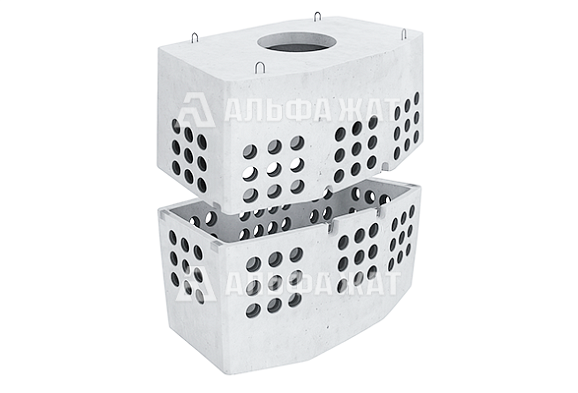

Колодец кабельной связи 4-10 (80) СУ (сейсмоустойчивость до 9 баллов по MSK-64)

Предназначен для размещения на тротуарах и проезжей части в качестве углового, проходного и разветвительного колодца.

Оставить заявку
Характеристики
Класс бетона В 30 (393 кгс/см2)
Сейсмоустойчивость 9 баллов по MSK-64
Морозостойкость
F2 200 циклов
Водонепроницаемость W 10 (1 МПа)
Габаритные размеры (ДхШхВ) 2390х1300х2000 мм
Масса 3525 кг

Комплект поставки

Нижний элемент колодца с вмонтированными муфтами 1 шт
Верхний элемент колодца с вмонтированными муфтами 1 шт
Комплект монтажных связей 1 шт
Кронштейн ККП-130 4 шт
Ерш с резьбой, гайкой и шайбой 8 шт

Дополнительная комплектация

Количество вводов/диаметр ввода по запросу
Количество вводов (вмонтированных муфт) по запросу
Типоразмер вмонтированных муфт по запросу
Место установки муфт
по запросу
ОПИСАНИЕ

Колодец кабельной связи 4-10 (80) (сейсмоустойчивость до 9 баллов по MSK-64) используется для размещения на тротуарах и проезжей части в качестве углового, проходного и разветвительного колодца. Как угловой колодец используется для изменения направления кабельной линии при возникновении на пути каких-либо преград. Изгиб трассы в колодцах может происходить под различными углами, но чем больше диаметр кабеля, тем больший радиус ему потребуется для разворота. Как проходной монтируется на прямых участках трассы и в дальнейшем они применяются для выполнения регламентных работ и ремонта кабельной линии с возможностью изъятия и замены поврежденных участков кабеля. Как разветвительный - применяются на участках, где кабельная трасса расходится по разным направлениям. Они позволяют устанавливать разветвительные муфты и обеспечивают удобный доступ к ним в ходе эксплуатации

Расшифровка обозначения:

  • 4 - типоразмер
  • 10 (80) - колодец универсальный тяжелого типа (нормативная колесная нагрузка НК-80)
  • СУ - сейсмоустойчивый

Чтобы оформить заказ на производство, требуется заполнить специальную форму на создание типа колодца. Если требуется несколько колодцев, то на каждый из них заполняется отдельная форма, на основе нее выбираются соответствующие муфты и монтируются в стены колодца в определенной последовательности.

Главными частями конструкции являются корпус и плита. В стенках корпуса устанавливаются спиральные соединительные муфты. Для создания люка в плите предусмотрен круглый проём 600 мм в диаметре. Также, на всех главных частях колодца имеются строповочные петли для удобной транспортировки и установки. В сечении колодец имеет прямоугольную форму.

Важный критерий для размещения колодца - глубина. Она должна быть строго не меньше 250 мм на тротуаре и 330 мм на проезжей части.

Преимущества:

  • использование комбинированного колодца совместно со спиральной трубой поможет сформировать современную систему кабельной канализаци
  • в точках схода верхней и нижней частей колодца установлены закладные детали и монтажные петли. Они соединены посредством электродуговой сварки, что предотвращает смещение и деформацию элементов при сейсмической активности
  • муфты в стенки колодца добавляются по ТЗ с учетом проекта, что позволяет ускорить ввод сооружения в эксплуатацию

Компания «Альфа-ЖАТ» предоставляет доступную цену на колодец кабельной связи 4-10 (80) СУ (сейсмоустойчивость до 9 баллов по MSK-64).

Доставка по всей территории России и в страны СНГ!
