Используется для введения в канал заготовки для последующей прокладки кабеля связи.
| Номинальная нагрузка в протяжке | 3 кН |
| Рабочие температуры | от -10°С до +45°С |
| Длина стеклопрутка | 100 м |
| Диаметр стеклопрутка | 11 мм |
| Радиус изгиба | от 400 мм |
| Габаритные размеры (ДхШхВ) | 1050х530х1100 мм |
| Масса | 35 кг |
| Тележка УЗК | 1 шт |
| Барабан | 1 шт |
| Стеклопруток | 1 шт |
| Наконечники | 2 шт |
| Коуш | 2 шт |

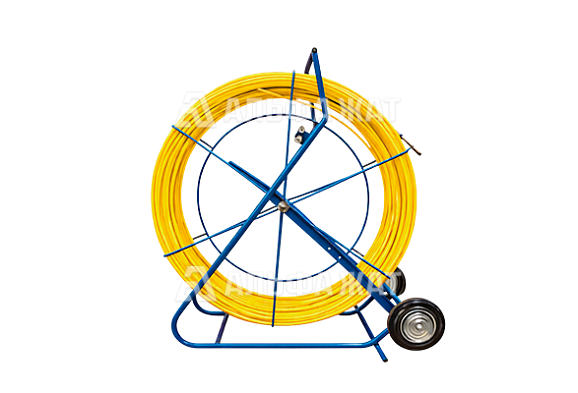

Устройство для заготовки каналов 100 м применяется для оценки проходимости каналов посредством протягивания через них заготовочной проволоки. Устройство включает в себя раму, на которой установлен барабан, закрепленный на оси.
Рама синего цвета оснащена двумя колесами в основании. Дополнительно предусмотрены отверстия для установки еще двух колес (приобретаются отдельно). На верхней части рамы расположена ручка для удобства транспортировки.
В барабан заправлен пруток, имеющий на концах резьбу М 12, он закреплен на барабане гайкой того же типоразмера. Барабан вращается вокруг своей оси. Вращение останавливается с помощью зажимного винта.
Пруток желтого цвета изготовлен из стеклопластиковых нитей и связывающих компонентов на основе эпоксидной смолы, имеет полиэтиленовое покрытие. В барабане он находится в натянутом состоянии, которое регулируется направляющими роликами.
Конструктивные особенности:
Процесс заготовки каналов
Место заготовки заранее ограждается. Необходимо провести проверку загазованности колодца, в котором производятся работы. На конец прутка надевается необходимая для проверки насадка, соответствующая трубе и занятости. Работы выполняются для двух колодцев одновременно. Пруток с барабана опускается через люк в первый колодец, после чего продвигается по каналу кабельной связи во второй колодец и затем выводится на поверхность.
Компания «Альфа-ЖАТ» предлагает купить по выгодной цене устройство для заготовки каналов 100 м.
Оперативная доставка по всей территории России и в страны СНГ!
