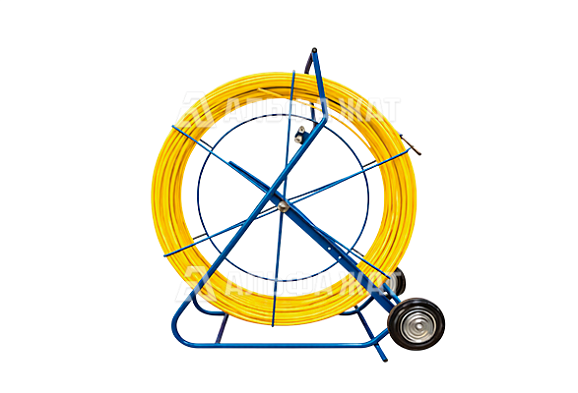

Устройство для заготовки каналов 150 м

Используется для введения в канал заготовки для последующей прокладки кабеля связи.

Оставить заявку
Характеристики
Номинальная нагрузка в протяжке 3 кН
Рабочие температуры от -10°С до +45°С
Длина стеклопрутка 150 м
Диаметр стеклопрутка 11 мм
Радиус изгиба от 400 мм
Габаритные размеры (ДхШхВ) 1050х530х1100 мм
Масса 45 кг

Комплект поставки

Тележка УЗК 1 шт
Барабан 1 шт
Стеклопруток 1 шт
Наконечники 2 шт
Коуш 2 шт
ОПИСАНИЕ

Устройство для заготовки каналов 150 м применяется для оценки проходимости каналов посредством протягивания через них заготовочной проволоки. Устройство включает в себя раму, на которой установлен барабан, закрепленный на оси.

Рама синего цвета оснащена двумя колесами в основании. Дополнительно предусмотрены отверстия для установки еще двух колес (приобретаются отдельно). На верхней части рамы расположена ручка для удобства транспортировки.

В барабан заправлен пруток, имеющий на концах резьбу М 12, он закреплен на барабане гайкой того же типоразмера. Барабан вращается вокруг своей оси. Вращение останавливается с помощью зажимного винта.

Пруток желтого цвета изготовлен из стеклопластиковых нитей и связывающих компонентов на основе эпоксидной смолы, имеет полиэтиленовое покрытие. В барабане он находится в натянутом состоянии, которое регулируется направляющими роликами.

Конструктивные особенности:

  • для удобства проходимости тележки в узких участках можно уменьшить ширину между колес тележки
  • повышенная устойчивость приспособления, благодаря увеличенной площади опоры рамы
  • небольшой размер для удобной транспортировки

Процесс заготовки каналов

Место заготовки заранее ограждается. Необходимо провести проверку загазованности колодца, в котором производятся работы. На конец прутка надевается необходимая для проверки насадка, соответствующая трубе и занятости. Работы выполняются для двух колодцев одновременно. Пруток с барабана опускается через люк в первый колодец, после чего продвигается по каналу кабельной связи во второй колодец и затем выводится на поверхность.

Компания «Альфа-ЖАТ» предлагает купить по низкой цене устройство для заготовки каналов 150 м.

Оперативная доставка по всей России и в страны СНГ!
