Используется при наземной прокладке на прямых участках трубопровода для компенсации изменений длины вследствие колебания температур.
| Компенсирующая способность | 100 мм |
| Упругая сила | 900 кгс |
| Диаметр внутренний | 150 мм |
| Диаметр наружный | 165 мм |
| Длина | 4890 мм |
| Высота | 2178 мм |
| Масса | 133,4 кг |
| № чертежа | ТО-167-27-05 |
| Компенсатор | 1 шт |

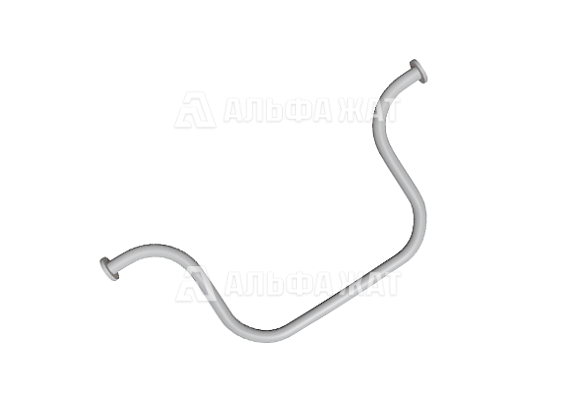

Компенсатор П-образный 150 мм ТО-167-27-05 компенсирует линейное расширение труб при изменении температуры рабочей среды, предотвращая повреждения и деформации трубопровода.
Устройство
Изделие состоит из двух отводов, соединенных прямой частью трубы. Это позволяет трубопроводу свободно двигаться в установленных пределах без разрушения. На концах имеет фланцевое соединение. Корпус покрыт грунтовкой и эмалью для повышения устойчивости конструкции к коррозии.
Монтаж
Сборка компенсатора производится при средней температуре. Если в процессе температура меняется более чем на 5°C, то необходимо предварительно провести сжатие или растяжку компенсатора. Перед этим фланцевое соединение собирается на болты. Если образуются перекосы после сжатия или растяжки, они устраняются в следующем стыке трубопровода.
Компания «Альфа-ЖАТ» предлагает купить по низкой цене компенсатор П-образный 150 мм ТО-167-27-05.
Оперативная доставка по РФ и в страны СНГ!
