Используется при наземной прокладке на прямых участках трубопровода для компенсации изменений длины вследствие колебания температур.
| Компенсирующая способность | 125 мм |
| Упругая сила | 400 кгс |
| Диаметр внутренний | 50 мм |
| Диаметр наружный | 60 мм |
| Длина | 2500 мм |
| Высота | 980 мм |
| Масса | 20,3 кг |
| № чертежа | ТО-167-27-00 |
| Компенсатор | 1 шт |

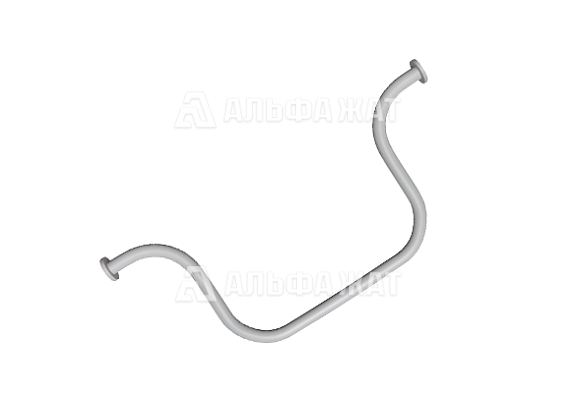

Компенсатор П-образный 50 мм ТО-167-27-00 компенсирует линейное расширение труб при изменении температуры рабочей среды, предотвращая повреждения и деформации трубопровода.
Устройство
Изделие состоит из двух отводов, соединенных прямой частью трубы. Это позволяет трубопроводу свободно двигаться в установленных пределах без разрушения. На концах имеет фланцевое соединение. Корпус покрыт грунтовкой и эмалью для повышения устойчивости конструкции к коррозии.
Монтаж
Сборка компенсатора производится при средней температуре. Если в процессе температура меняется более чем на 5°C, то необходимо предварительно провести сжатие или растяжку компенсатора. Перед этим фланцевое соединение собирается на болты. Если образуются перекосы после сжатия или растяжки, они устраняются в следующем стыке трубопровода.
