Применяется для защиты электросетей от скачков напряжения, вызванных ударом молнии, коротким замыканием и другими внешними факторами.
| Монтаж | DIN-рейка 35 мм |
| Конструктивный размер (габарит) | 1 модуль |
| Уровень защиты по напряжению | 1,3 кВ |
| Уровень защиты по напряжению L-N | 1,3 кВ |
| Сброс импульсного тока (8/20) | 20 кА |
| Напряжение переменного тока | 230 В |
| Длительное напряжение переменного тока | 275 В |
| Импульсный ток молнии (8/20) | 40 кА |
| Сигнал на устройстве | оптический |
| Максимальное сечение жесткого проводника | 35 мм2 |
| Максимальное сечение гибкого проводника | 25 мм2 |
| Степень защиты | IP 20 |
| Контакт дистанционной сигнализации | да |
| Встроенный резервный предохранитель | нет |
| Конфигурация системы IT | да |
| Конфигурация системы TN | нет |
| Конфигурация системы TN-C | да |
| Конфигурация системы TN-S | да |
| Конфигурация системы TT | да |
| Конфигурация системы DC | нет |
| Другая конфигурация системы | нет |
| Отключающая способность при замыкании (Isccr) | 25 кА |
| Масса | 0,14 кг |
| УЗИП | 1 шт |

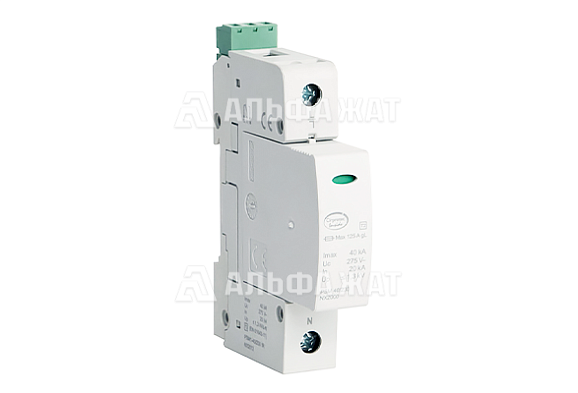

УЗИП, класс II, 1-полюсный, L-N, 40 кА с удаленным контролем - это устройство на основе оксидно-цинковых варисторов.
К классу II относятся устройства, которые применяются для защиты от менее интенсивных, но все же значимых перенапряжений, которые возникают внутри здания, например, при переключениях нагрузки или коротких замыканиях. Эти устройства обычно устанавливаются на уровне распределительного щита.
1 полюс означает, что устройство защищает только одну фазу сети, подключенной между линией (L) и нейтралью (N).
Устройство:
Варистор - основной компонент, который изменяет своё сопротивление в зависимости от приложенного напряжения. При нормальных условиях он имеет высокое сопротивление, но при возникновении перенапряжения его сопротивление резко падает, позволяя пропустить избыточный ток в землю или нейтраль.
Предохранитель защищает варистор и другие компоненты от перегрева и повреждения при длительных воздействиях высокого напряжения. Если через УЗИП протекает чрезмерный ток, предохранитель перегорает, предотвращая дальнейшее разрушение устройства.
Корпус изготовлен из высокопрочного полиамида, обеспечивающего надёжность и безопасность эксплуатации. Клеммы позволяют легко подключить провода и правильно распределять ток внутри устройства. Имеется возможность удаленного контроля устройства.
Рабочие температуры устройства от -40°С до +80°С. устройство УЗИП позволяет выдержать до 20 ударов молнии, надежно защищая оборудование.
Принцип работы:
Когда происходит резкое повышение напряжения в сети (например, из-за удара молнии), варистор мгновенно снижает свое сопротивление, позволяя избытку энергии уйти в землю или на нейтраль. Таким образом, защищаемое оборудование остается под безопасным уровнем напряжения.
