Применяется для защиты электросетей от скачков напряжения, вызванных ударом молнии и другими внешними факторами.
| Монтаж | DIN-рейка 35 мм |
| Конструктивный размер (габарит) | 2 модуля |
| Уровень защиты по напряжению | 1,3 кВ |
| Уровень защиты по напряжению L-PE/N-PE | 1,3 кВ |
| Сброс импульсного тока (8/20) | 20 кА |
| Номинальное напряжение переменного тока | 230 В |
| Длительное напряжение переменного тока | 255 В |
| Сигнал на устройстве | оптический |
| Максимальное сечение жесткого проводника | 35 мм2 |
| Максимальное сечение гибкого проводника | 25 мм2 |
| Степень защиты | IP 20 |
| Максимальный импульсный ток разряда (8/20) | 65 кА |
| Контакт дистанционной сигнализации | нет |
| Встроенный резервный предохранитель | нет |
| Конфигурация системы TN-C-S | нет |
| Другая конфигурация системы | нет |
| Конфигурация системы TT | да |
| Конфигурация системы TN-S | да |
| Конфигурация системы TN-С | нет |
| Конфигурация системы TN | нет |
| Конфигурация системы IT | нет |
| Конфигурация системы DC | нет |
| Отключающая способность при замыкании (Isccr) | 25 кА |
| Масса | 0,38 кг |
| УЗИП | 1 шт |

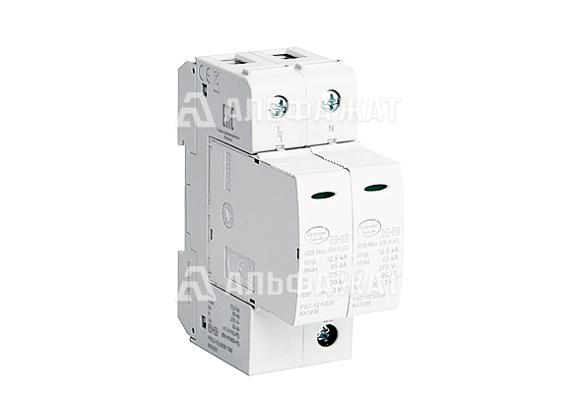

УЗИП, класс I+II, 2-полюсный, L-N-PE, 12,5 кA NX1221 - это комбинированное устройство, на основе газонаполненных разрядников и оксидно-цинковых варисторов. Устанавливается в зданиях, подверженных удару молнии, на уровне главного распределительного щита.
К классу I+II относятся устройства, сочетающие в себе функции двух классов УЗИП. Класс I предназначен для защиты от крупных импульсов, таких как прямые удары молнии, а класс II защищает от меньших, но все же значительных перенапряжений, возникающих внутри здания. Комбинация этих классов обеспечивает всестороннюю защиту.
2 полюса означает, устройство защищает две фазы сети одновременно (линии L и N, а также линия PE). Подключение осуществляется между линией (L), нейтралью (N) и заземлением (PE). Это расширенная конфигурация, которая обеспечивает максимальную защиту в трёхпроводных сетях.
Устройство:
Варистор - основной компонент, который изменяет своё сопротивление в зависимости от приложенного напряжения. При нормальных условиях он имеет высокое сопротивление, но при возникновении перенапряжения его сопротивление резко падает, позволяя пропустить избыточный ток в землю или нейтраль.
Предохранитель защищает варистор и другие компоненты от перегрева и повреждения при длительных воздействиях высокого напряжения. Если через УЗИП протекает чрезмерный ток, предохранитель перегорает, предотвращая дальнейшее разрушение устройства.
Корпус изготовлен из высокопрочного полиамида, обеспечивающего надёжность и безопасность эксплуатации. Клеммы позволяют легко подключить провода и правильно распределять ток внутри устройства.
Рабочие температуры устройства от -40°С до +80°С. устройство УЗИП позволяет выдержать до 20 ударов молнии, надежно защищая оборудование.
Принцип работы:
Когда происходит резкое повышение напряжения в сети (например, из-за удара молнии), варистор мгновенно снижает свое сопротивление, позволяя избытку энергии уйти в землю или на нейтраль. Таким образом, защищаемое оборудование остается под безопасным уровнем напряжения.
