Обеспечивает автоматическое отключение при появлении напряжения.
| Номинальное напряжение | от 0,4 до 220 кВ |
| Сечение заземляющего провода | 25 мм2 |
| Количество заземляющих зажимов | 1 шт |
| Длина изолирующей части | 2500 мм |
| Длина рукоятки | 800 мм |
| Количество фаз | 1 шт |
| Длина заземляющего спуска | 15 м |
| Общая длина провода | 15 м |
| Количество штанг | 1 шт |
| Длина штанги с зажимом | 3450 мм |
| Общая длина штанги | 3300 мм |
| Масса | 9 кг |
| Штанга ШЗП-220Д с пружинным зажимом | 1 шт |
| Струбцина с винтовым зажимом | 1 шт |
| Заземляющий спуск 12 м | 1 шт |
| Гарантийный талон | 1 шт |
| Упаковка | 1 шт |

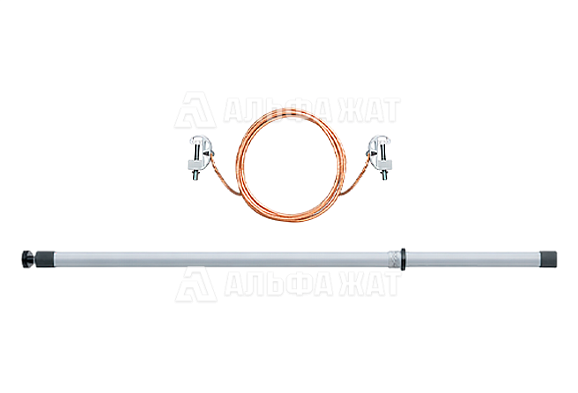

Заземление переносное для высоковольтных линий ЗПЛ-220-1Д предназначено для обеспечения безопасности персонала при выполнении работ на обесточенных участках воздушных линий электропередачи напряжением от 0,4 до 220 кВ. Изделие применяется в целях защиты от поражения электрическим током при ошибочном включении линии, а также при возникновении наведённого напряжения от соседних токоведущих элементов.
Зажим подключается на провод, а струбцина на контур защитного заземления. При непреднамеренном появлении напряжения в зоне производства работ формируется короткое замыкание, что приводит к автоматическому срабатыванию устройств релейной защиты и оперативному отключению линии от источника питания. Это существенно снижает риск травмирования персонала и повреждения оборудования.
Конструктивно заземление состоит из фазного зажима, устанавливаемого непосредственно на провод ВЛ, и струбцинного элемента, предназначенного для подключения к системе защитного заземления. Такое исполнение обеспечивает надёжное электрическое соединение линии с землёй и эффективное выравнивание потенциалов на рабочем участке.
Установка и демонтаж зажимов выполняются с применением специальных изолирующих штанг, позволяющих работать на безопасном расстоянии от токоведущих частей. Соединение проводников с зажимами реализовано посредством лужёных медных наконечников либо гильз, обеспечивающих низкое переходное сопротивление и стабильность контакта в течение всего срока службы.
Для повышения механической надёжности провод дополнительно защищён ПВХ-изоляцией, предотвращающей излом и повреждение при изгибах и транспортировке. Изоляционный материал сохраняет эластичность и эксплуатационные характеристики в температурном диапазоне от -55 до +60 °C, что позволяет использовать изделие в различных климатических зонах.
Заземляющее устройство рассчитано на продолжительную эксплуатацию и имеет установленный срок службы не менее 10 лет, что делает его экономически эффективным и надёжным элементом системы электробезопасности.
