Коэффициент усиления ВЧ канала устройства от 20 до 50 дБ с шагом 10 дБ. Коэффициент усиления НЧ канала - 10 дБ.
| Коэффициент усиления ВЧ канала | от 20 до 50 дБ с шагом 10 дБ |
| Коэффициент усиления НЧ канала | 10 дБ |
| Погрешность установки коэффициента усиления ВЧ | 5% |
| Погрешность установки коэффициента усиления НЧ | 2% |
|
Выходное напряжение (пик) при коэффициенте нелинейных искажений 5% |
3 В |
| Входное сопротивление | 1000000000 Ом |
|
Погрешность коэффициента усиления в рабочих температурах |
1% |
|
Частотный диапазон ВЧ канала с затуханием на границах -3 дБ |
от 80 до 300 кГц |
| Рабочие температуры |
от - 20°С до + 70°С |
| № чертежа | АБКЖ.431124.037-01 ГЧ |

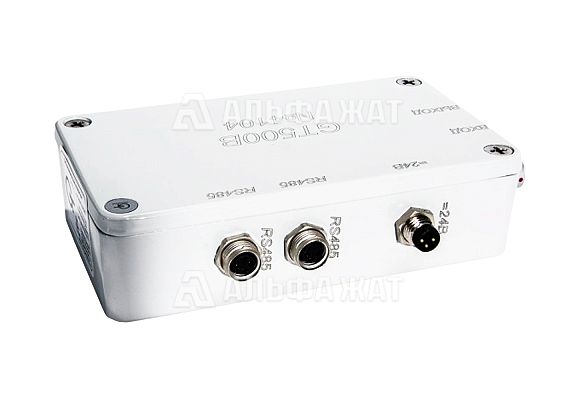

Усилитель заряда сигналов преобразователей акустической эмиссии GT500B-01 применяется для приёма и усиления до нормированных значений сигналов от преобразователей акустической эмиссии. Он позволяет использовать длинные линии связи от датчика до усилителя (до 10 метров) и работать на коаксиальную линию с сопротивлением 50 Ом длиной до 100 метров. Коэффициент усиления можно переключать через интерфейс RS-485 или с помощью замыкания контактов Kus, находящихся под крышкой усилителя, что обеспечивает циклический перебор коэффициентов.

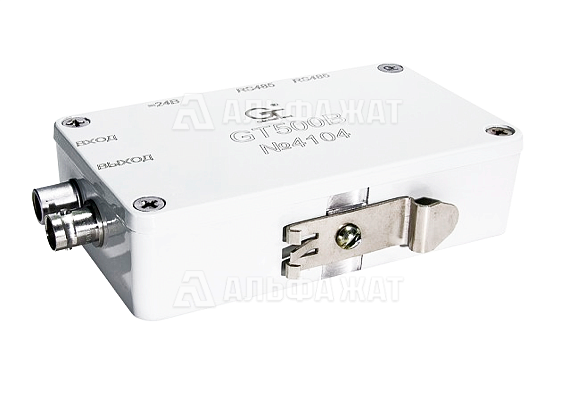

Усилитель поддерживает подключение датчиков с симметричным выходом. Модель оснащена дополнительным низкочастотным выходом для измерения виброускорения объектов контроля. Монтаж устройства осуществляется на 35-миллиметровую DIN-рейку. Корпус усилителя герметичен, что защищает его от внешних воздействий и повышает надёжность работы.
Компания «Альфа-ЖАТ» предлагает низкую цену на усилитель заряда сигналов преобразователей акустической эмиссии GT500B-01.
