Верхний предел измеряемого давления от 0 до 1,5 МПа.
| Верхний предел измеряемых давлений | от 0 до 1,5 МПа |
| Пределы погрешности | 3% |
| Коэффициент преобразования | 5 |
| Верхняя граница рабочего диапазона частот | не менее 25 кГц |
| Полярность выходного сигнала | отрицательная |
| Рабочая температура измерений | от +21°С до +25°С |
| Выходное сопротивление | не более 500 Ом |
| Постоянный ток питания датчика | от 2 до 20 мА |
|
Напряжение питания датчика от внешнего источника постоянного тока |
от 15 до 30 В |
| Уровень постоянного напряжения на выходе | от 8 до 11 В |
| Потребляемая мощность | 650 В |
| Степень защиты | IP68 |
| Рабочие температуры |
от -30°С до +50°С |
| Диаметр | не более 17 мм |
|
Длина (без кабеля) |
не более 195 мм |
|
Масса |
не более 0,12 кг |
|
№ чертежа |
АБКЖ.433643.008-12 |
| Датчик динамического давления PS2011-15-71-01 АБКЖ.433643.008-12 | 1 шт |
| Кабель AK04D1D1 | 1 шт |
| Паспорт АБКЖ.433643.008-12 ПС | 1 шт |
| Руководство по эксплуатации АБКЖ.433643.008-12 РЭ | 1 шт |
| Методика поверки АБКЖ.433643.008-12 МП | 1 шт |

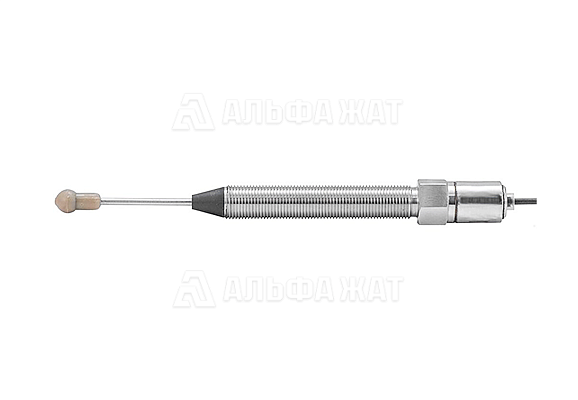

Датчик динамического давления PS2011-15-71-01 применяется для измерения быстро меняющихся (импульсных) давлений в жидких и газообразных средах.
Принцип работы устройства основан на прямом пьезоэлектрическом эффекте. Измеряемое давление воздействует на сферический пьезоэлемент из пьезокерамики ЦТС-19, элемент генерирует электрический заряд, в соотношении с давлением. Встроенный усилитель преобразует этот заряд в выходное напряжение.

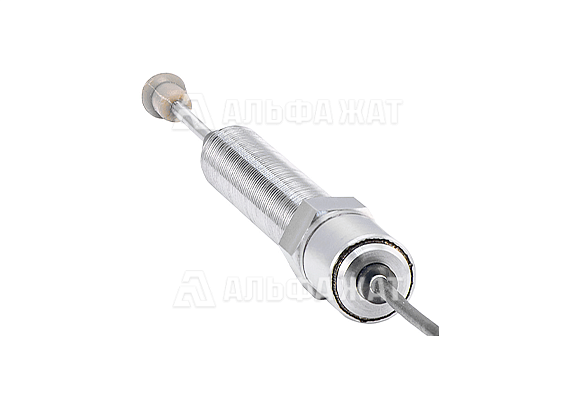

Датчик имеет цельную сварную конструкцию. Внутри корпуса находится усилитель, к которому через металлическую трубку подключён первичный преобразователь. Сферический пьезоэлемент защищён от внешних воздействий эластичным компаундом.
