Диапазон силы датчика от - 1000 до + 5000 H.
| Материал корпуса |
нержавеющая сталь или титановый сплав (по запросу) |
| Диапазон силы |
от -1000 до +5000 H (с нагружающими гайками) |
| Коэффициент преобразования | 2 пКл/Н |
| Поперечная чувствительность | 5% |
| Чувствительность к изменению температуры | 0,05 %/°С |
| Деформационная чувствительность | 0,05 HхМ/мкм |
| Электрическая ёмкость | от 20 до 25 пФ |
| Сопротивление изоляции | 1000 МОм |
| Резонансная частота | 10 кГц |
| Эффективная инерционная масса сверху пьезоэлемента | 5 (3) г |
| Эффективная инерционная масса снизу пьезоэлемента | 20 (11) г |
| Рабочие температуры | от -60 до +200°С |
| Масса (без кабеля) с нагружающими гайками | 0,134 кг |
| Масса без нагружающих гаек | 0,13 кг |
| № чертежа | АБКЖ.404171.001 ГЧ |
| Кабель AK03B6B6 (АК04) | 1 шт |
| Шпилька АН0110 | 1 шт |

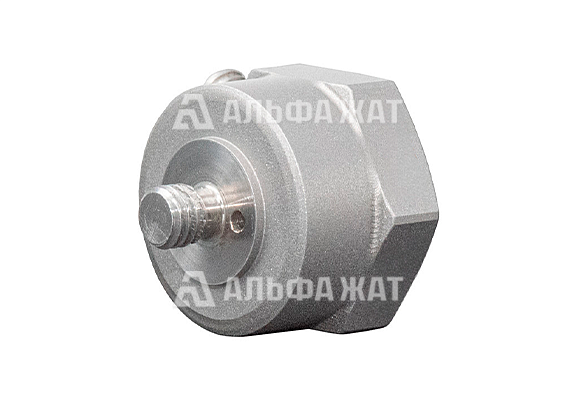

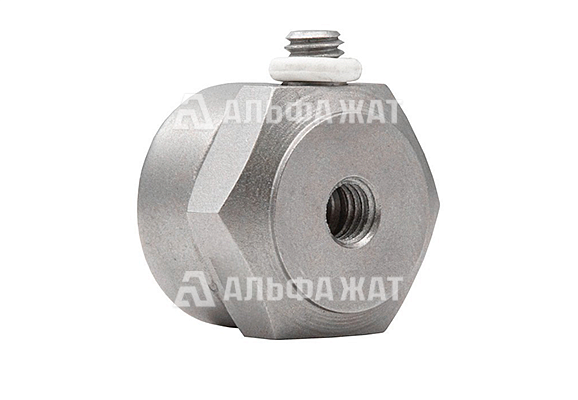

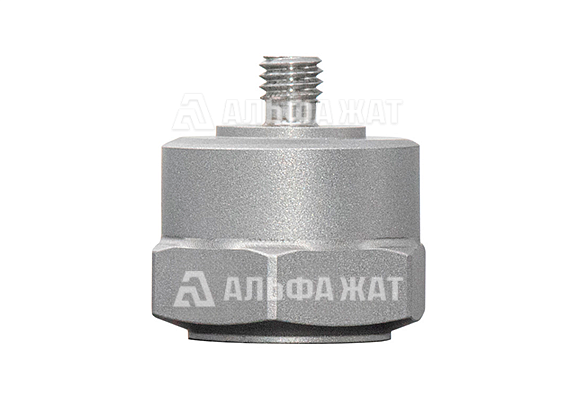

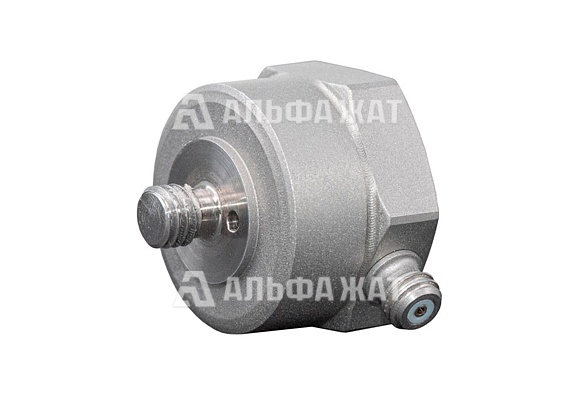

Датчик силы AC20 применяется для измерения динамических нагрузок как самостоятельное устройство или в комплексе с виброиспытательными системами и вибропреобразователями для тестирования прочности различных конструкций и оборудования.
Корпус прибора изготовлен из нержавеющей стали, что обеспечивает его прочность, долговечность и герметичность. Датчик характеризуется высокой осевой чувствительностью, устойчивостью к ударам и стабильными рабочими параметрами. Устройство надежно в эксплуатации, устойчиво к перепадам температур и сохраняет свои характеристики в любых условиях.
Датчик подключается к анализаторам спектра ZET 017, ZET 032, ZET 034 или ZET 038 через усилитель заряда АС-100.
Для установки предусмотрено резьбовое отверстие М5-7Н с минимальной глубиной 6 мм. Момент затяжки должен находиться в пределах от 1,9 до 2,1 Н∙м.
