Применяется для электрической изоляции подвижных и неподвижных соединений стрелочной гарнитуры электропривода 16737-00-00 в составе стрелочных переводов Р65 марок 1/9 и 1/11.
| Класс механических воздействий | МС5 и К4 по ГОСТ 34012 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150 |
| № чертежа | 16737-00-00 |
| Прокладка 16737-00-27 | 4 шт |
| Прокладка изоляционная 16737-00-13 | 4 шт |
| Прокладка изоляционная 16737-00-17 | 2 шт |
| Прокладка изоляционная 16737-00-18 | 2 шт |
| Втулка изоляционная 16737-00-14 | 4 шт |
| Втулка изоляционная 16737-00-15 | 4 шт |
| Планка стопорная 16737-00-05 | 8 шт |
| Планка стопорная 17801-00-01 | 8 шт |
| Гайка М20 | 32 шт |
| Болт М20х50 | 8 шт |
| Болт М20х70 | 4 шт |
| Болт М20х90 | 12 шт |
| Угольник к стрелкам Р65 16737-00-11 | 4 шт |

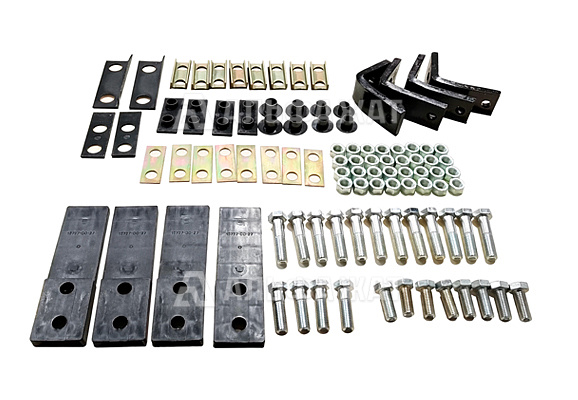

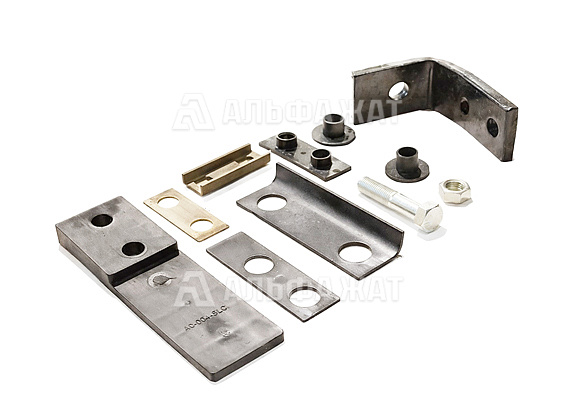

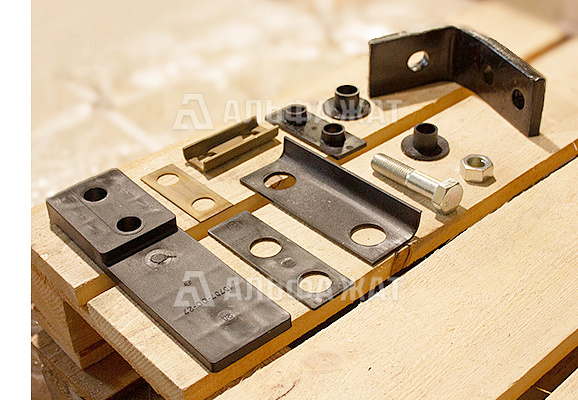

Комплект деталей для стрелочной гарнитуры 16737-00-00 предназначен для обеспечения электрической изоляции подвижных и неподвижных элементов стрелочной гарнитуры электропривода 16737-00-00 в составе стрелочных переводов Р65 марок 1/9 и 1/11 (типы 2433.00.000, 2434.00.000, 2764.00.000, 2766.00.000). Применяется при монтаже, замене изоляции и планово-предупредительном ремонте.
Цена: 9 504 руб. (без НДС)
Изоляционные детали выполнены из электроизоляционных материалов, стойких к механическим нагрузкам, воздействию атмосферных осадков, перепадам температур и вибрации в условиях эксплуатации УХЛ1. Форма и размеры каждой позиции соответствуют посадочным местам в узлах тяг, угольников и шарнирных соединений гарнитуры.
Все детали взаимозаменяемы в рамках типовых узлов гарнитуры 16737-00-00 и соответствуют требованиям ТУ 32 ЦПИ 2047 и ТУ 32 ЦПИ 3667.
После выработки ресурса детали подлежат демонтажу и утилизации согласно ГОСТ Р 54533 как изделия из электроизоляционных материалов.
Компания «Альфа-ЖАТ» предлагает максимально выгодную цену на комплект деталей для стрелочной гарнитуры 16737-00-00.
Доставка по всей территории РФ и странам СНГ.
