Применяется для изолирующих стыков в уравнительных пролетах бесстыкового пути и на участках примыкания рельсовой плети к звеньевому пути магистральных железных дорог с рельсами.
|
Материал |
металлокомпозит |
|
Подходит для рельс |
Р65 и Р75 на деревянных или железобетонных шпалах и брусьях |
| Пропускная способность за срок службы | до 500 млн. т. брутто |
| Сопротивление стыка | не менее 1 кОм |
| Продольное растяжение |
не менее 1800 кН |
|
Осевая нагрузка от подв. состава |
не менее 350 кН |
| Электрическое сопротивление | 1 кОм |
| Климатическое исполнение |
УХЛ 1 по ГОСТ 15150-69 |
|
Масса накладки |
32 кг |
| Срок службы | не менее 10 лет |
| Накладка магнитопроводная «АпАТзК РББВПМ» | 2 шт |
| Подкладка изолирующая планки стопорной ЦП554.002 | 4 шт |
| Пружина тарельчатая 70х27,2х5х3, ЦП 375 | 12 шт |
| Планка стопорная СИ-655П-8-1 ЦП 503 | 2 шт |
| Планка стопорная СИ-Р655П-8-2 ЦП 504 | 2 шт |
| Прокладка стыковая ПСН-65 ЦП 507 | 1 шт |
| Болт 2М27х180.109 ГОСТ 11530-93 | 6 шт |
| Гайка СМ27-7Н.8 ГОСТ 11532-93 | 6 шт |

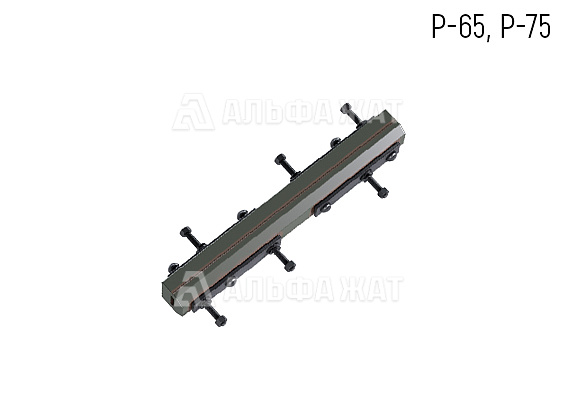

Сборный изолирующий стык с магнитопроводными накладками ЦП 554.100 СБ применяется для изолирующих стыков в уравнительных пролетах бесстыкового пути и на участках примыкания рельсовой плети к звеньевому пути магистральных железных дорог с рельсами.
Компания «Альфа-ЖАТ» предлагает максимально выгодную цену на сборный изолирующий стык с магнитопроводными накладками ЦП 554.100 СБ.
Доставка по всей территории РФ и странам СНГ.
