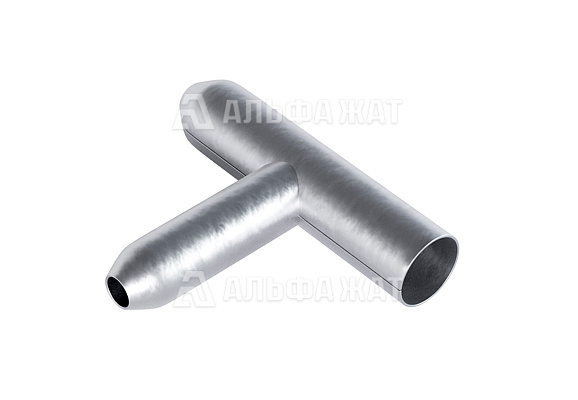

Муфта свинцовая тройниковая МСТ
№ чертежа | 120202-00004

Муфта свинцовая тройниковая МСТ

Применяется для восстановления оболочек кабелей на железнодорожных линиях связи.

Оставить заявку
Характеристики
Назначение симметрирующие и врезные
Длина  265 мм
Высота 215 мм
Внутренний диаметр большой муфты 59 мм
Внутренний диаметр малой муфты 49 мм
Диаметр малого продольного
разреза
большой муфты
30 мм
Внешний диаметр большой муфты
63 мм
Диаметр малого продольного
разреза
малой муфты
25 мм
Тип основного кабеля (МКСА) 4х4х1,2 7х4х1,2
Тип основного кабеля (МКБА) 7х4х1,2
Тип основного кабеля (МКПА) 4х4х1,05 7х4х1,05
Тип кабеля ответвления (ТЗПА) 4х4х0,9
Тип кабеля ответвления (ТЗА) 4х4х0,9 4х4х1,2
Вибрационные нагрузки от 5 до 80 Гц с амплитудой
ускорения 2 g
Атмосферное давление
0,3 МПа (3 кгс/см2)
Рабочие температуры
- 60°С до + 70°С
Масса 2,9 кг
№ чертежа
120202-00004
Срок службы
не более 25 лет
ОПИСАНИЕ

Муфта свинцовая тройниковая МСТ применяется в технологических сетях связи и сетях связи специального назначения в случае его присоединения к сети связи общего пользования в качестве прямой (соединительной) муфты при сращивании строительных длин кабелей связи с металлическими жилами, прокладываемых в кабельной канализации и, при условии защиты от механических воздействий, в грунте и на открытом воздухе для восстановления оболочек кабелей (из свинца, стали, алюминия) на стыках строительных длин с металлическими жилами, в том числе содержащихся под постоянным избыточным воздушным давлением.

Корпус муфты состоит из двух цилиндрических частей с конусными окончаниями, монтируемых под углом 90°.

При размещении в грунте муфта защищается полиэтиленовой защитой, которая в процессе монтажа заливается полиуретановым герметиком. Муфта герметична, ремонтопригодна. Герметизация муфты с оболочкой кабеля производится по типовой технологии методом низкотемпературной пайки или склеивания.

При хранении допускается кратковременное повышение влажности до 98% при температуре до + 25°С без конденсации влаги, но суммарно не более 1 месяца в год.

Муфта устойчива:

  • к циклическому изменению температур в рабочем диапазоне;
  • к циклическому вмораживанию в лед и оттаиванию
  • к почвенной коррозии
  • к инею, росе, дождю, пыли, излучению

Компания «Альфа-ЖАТ» предоставляет выгодную цену на муфту свинцовую тройниковую МСТ.

Доставка по всей России и в страны СНГ!
