Применяется для восстановления оболочек кабелей на железнодорожных линиях связи и автоматики.
|
Назначение |
симметрирующие и врезные |
| Длина | 252 мм |
| Высота | 170 мм |
| Внутренний диаметр большой муфты | 46 мм |
| Внутренний диаметр малой муфты | 46 мм |
|
Диаметр малого продольного разреза большой муфты |
35 мм |
| Внешний диаметр большой муфты | 50 мм |
|
Диаметр малого продольного разреза малой муфты |
35 мм |
| Тип основного кабеля (МКСА) | 4х4х1,2 7х4х1,2 |
| Тип основного кабеля (МКБА) | 4х4х1,05 7х4х1,05 |
| Тип основного кабеля (МКПА) | 4х4х1,2 7х4х0,9 7х4х1,2 14х4х0,9 |
| Тип кабеля ответвления (ТЗПА) | 4х4х1,2 7х4х0,9 7х4х1,2 14х4х0,9 |
| Тип кабеля ответвления (ТЗА) | 7х4х0,9 7х4х1,2 12х4х0,9 12х4х1,2 |
| Вибрационные нагрузки |
от 5 до 80 Гц с амплитудой ускорения 2 g |
| Атмосферное давление | 0,3 МПа (3 кгс/см2) |
| Рабочие температуры | - 60°С до + 70°С |
| Масса | 1,7 кг |
| № чертежа | 120202-00001 |
| Срок службы | не более 25 лет |
|
Корпус муфты |
1 шт |
|
Паспорт с ведомостью комплекта |
1 шт |

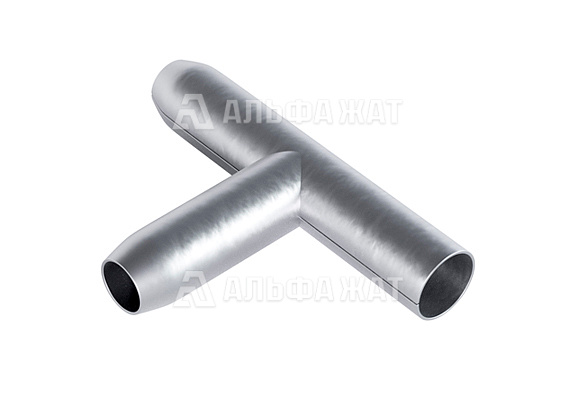

Муфта свинцовая тройниковая МСТ 4х4х4применяется в технологических сетях связи и сетях связи специального назначения в случае его присоединения к сети связи общего пользования в качестве прямой (соединительной) муфты при сращивании строительных длин кабелей связи с металлическими жилами, прокладываемых в кабельной канализации и, при условии защиты от механических воздействий, в грунте и на открытом воздухе для восстановления оболочек кабелей (из свинца, стали, алюминия) на стыках строительных длин с металлическими жилами, в том числе содержащихся под постоянным избыточным воздушным давлением.
Корпус муфты состоит из двух цилиндрических частей с конусными окончаниями, монтируемых под углом 90°.
При размещении в грунте муфта защищается полиэтиленовой защитой, которая в процессе монтажа заливается полиуретановым герметиком. Муфта герметична, ремонтопригодна. Герметизация муфты с оболочкой кабеля производится по типовой технологии методом низкотемпературной пайки или склеивания.
При хранении допускается кратковременное повышение влажности до 98% при температуре до + 25°С без конденсации влаги, но суммарно не более 1 месяца в год.
Муфта устойчива:
