Применяется для восстановления свинцовых и алюминиевых оболочек кабелей на линиях железнодорожной связи.
| Материал | свинец (свинцовые сплавы) |
| Толщина стенки | от 2 до 3 мм |
| Длина изделия | 435 мм |
| Длина корпуса | 280 мм |
| Внутренний диаметр корпуса | 71 мм |
| Диаметр конуса корпуса | 55 мм |
| Диаметр верхнего патрубка | 32 мм |
| Диаметр нижнего патрубка | 32 мм |
| Тип кабеля (МКСА) | не имеется |
| Тип кабеля (МКБА) | 7х4х1,2 14х4х1,2 |
| Тип кабеля (МКПА) |
7х4х1,05 14х4х1,05 |
| Тип кабеля (ТЗПА) |
14х4х1,2 19х4х1,2 |
| Тип кабеля (ТЗА) |
14х4х1,2 19х4х0,9 19х4х1,2 |
| Тип кабеля (ТЗПАу) | 14х4х1,2 19х4х1,2 |
| Вибрационные нагрузки |
от 5 до 80 Гц с амплитудой ускорения 2 g |
| Атмосферное давление | 0,3 МПа (3 кгс/см2) |
| Рабочие температуры | - 60°С до + 70°С |
| Масса | 3,3 кг |
| № чертежа | 120203-00004 |
| Срок службы | не более 25 лет |
| Корпус муфты | 1 шт |
| Оголовник | 1 шт |
| Этикетка | 1 шт |

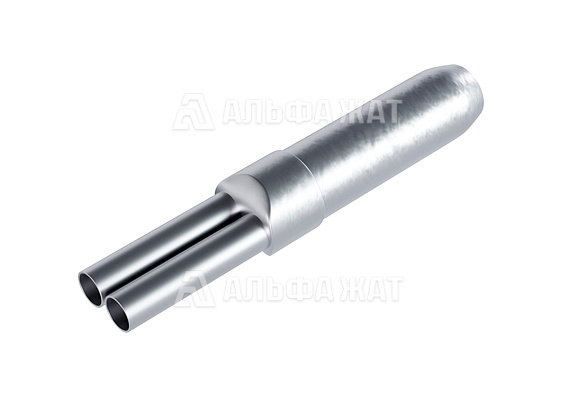

Муфта свинцовая разветвительная МСР 14х7х7=7+7 применяется для монтажа металлических оболочек кабелей (из свинца, стали, алюминия) на разветвлениях кабелей связи, в том числе содержащихся под постоянным избыточным воздушным давлением, прокладываемых в кабельной канализации и, при условии защиты муфты от механических воздействий, в грунте и на открытом воздухе.
Корпус муфты представляет собой цилиндр с конусным окончанием. Оголовник имеет патрубки для ввода кабелей ответвления. Муфта герметична, ремонтопригодна. Герметизация муфты с оболочкой кабеля производится по типовой технологии, методом низкотемпературной пайки или склеивания.
При размещении в грунте муфта защищается полиэтиленовой защитой, которая в процессе монтажа заливается полиуретановым герметиком. Муфта герметична, ремонтопригодна. Герметизация муфты с оболочкой кабеля производится по типовой технологии методом низкотемпературной пайки или склеивания.
При хранении допускается кратковременное повышение влажности до 98% при температуре до + 25°С без конденсации влаги, но суммарно не более 1 месяца в год.
Муфта устойчива:
