Применяется для восстановления свинцовых и алюминиевых оболочек кабелей на линиях железнодорожной связи.
|
Материал |
свинец (свинцовые сплавы) |
| Толщина стенки | от 2 до 3 мм |
| Длина изделия | 420 мм |
| Длина корпуса | 300 мм |
| Внутренний диаметр корпуса | 47 мм |
| Диаметр конуса корпуса | 35 мм |
|
Диаметр верхнего патрубка |
20 мм |
|
Диаметр нижнего патрубка |
20 мм |
| Тип кабеля (МКСА) |
4х4х1,2 |
| Тип кабеля (МКБА) |
4х4х0,9 7х4х0,9 4х4х1,2 |
| Тип кабеля (ТЗА) |
4х4х0,9 4х4х1,2 7х4х0,9 7х4х1,2 |
| Тип кабеля (ТЗПАу) |
4х4х0,9 |
| Вибрационные нагрузки |
от 5 до 80 Гц с амплитудой ускорения 2 g |
|
Атмосферное давление |
0,3 МПа (3 кгс/см2) |
|
Рабочие температуры |
- 60°С до + 70°С |
| Масса | 2,2 кг |
|
№ чертежа |
120203-00001 |
|
Срок службы |
не более 25 лет |
|
Корпус муфты |
1 шт |
|
Оголовник |
1 шт |
|
Этикетка |
1 шт |

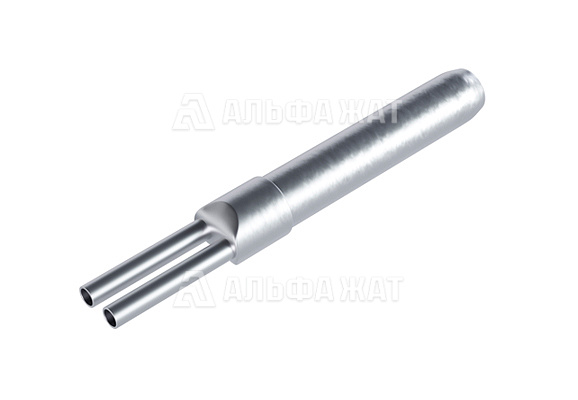

Муфта свинцовая разветвительная МСР 7х4х4 применяется для монтажа металлических оболочек кабелей (из свинца, стали, алюминия) на разветвлениях кабелей связи, в том числе содержащихся под постоянным избыточным воздушным давлением, прокладываемых в кабельной канализации и, при условии защиты муфты от механических воздействий, в грунте и на открытом воздухе.
Корпус муфты представляет собой цилиндр с конусным окончанием. Оголовник имеет патрубки для ввода кабелей ответвления. Муфта герметична, ремонтопригодна. Герметизация муфты с оболочкой кабеля производится по типовой технологии, методом низкотемпературной пайки или склеивания.
При размещении в грунте муфта защищается полиэтиленовой защитой, которая в процессе монтажа заливается полиуретановым герметиком. Муфта герметична, ремонтопригодна. Герметизация муфты с оболочкой кабеля производится по типовой технологии методом низкотемпературной пайки или склеивания.
При хранении допускается кратковременное повышение влажности до 98% при температуре до + 25°С без конденсации влаги, но суммарно не более 1 месяца в год.
Муфта устойчива:
