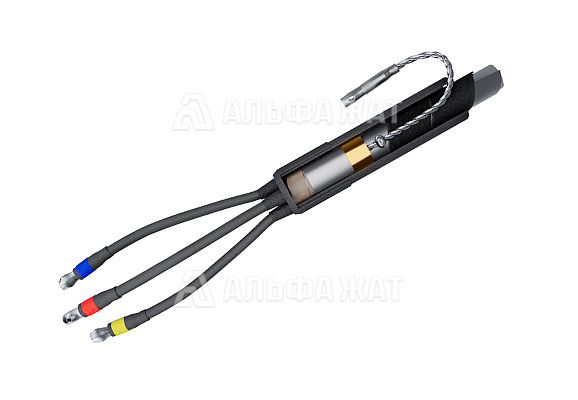

| Тип | концевая термоусаживаемая |
| Применение | внутренняя установка |
| Количество жил | 3 |
| Максимальное напряжение | 10 кВ |
| Сечение жил кабеля | 70-120 мм² |
| Перчатка | наличие |
|
Комплектация с непаяной системой заземления |
наличие |
|
Комплектация с болтовыми наконечниками |
наличие |
| Перчатка типа ТУП 3-3 | 1 шт |
|
Трубка термоусаживаемая маслостойкая № 1 для изолирования жил кабеля, белая 28/11х1,5 длиной 800 мм |
3 шт |
|
Трубка термоусаживаемая №2 с клеевым слоем, красная 33/15х1,7 длиной 800 мм |
3 шт |
|
Манжета бандажирующая с клеевым слоем ТУТ,75/22х3 длина 250 мм, черная |
1 шт |
|
Манжета изолирующая термоусаживаемая с клеевым слоем, красная 35/12х3 длиной 120 мм |
3 шт |
|
Провод медный с наконечником, длина 700 мм сечением 16 мм² |
1 шт |
| Припой ПОС – 30 | 0,05 кг |
| Проволока оцинкованная | 1,25 м |
| Жир паяльный | 1 шт |
| Контактная пластина (терка) | 1 шт |
| Пружина ППД №3 | 1 шт |
| Салфетка | 1 шт |
| Нитки льняные | 1,5 м |
|
Заполнитель корешковой части (конус-регулятор маслостойкий) |
1 шт |
|
Лента ПВХ |
1 шт |
| Наконечник винтовой, 70-120 мм² | по заказу |
| Лента-герметик на наконечники | 3/0,1 шт/м |
| Герметик на срез оболочки | 1/0,2 шт/м |
| Герметик на узел заземления | 1/0,7 шт/м |
| Инструкция по монтажу | 1 шт |
| Перчатки х/б (пара) | 2 шт |
Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.
Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!
