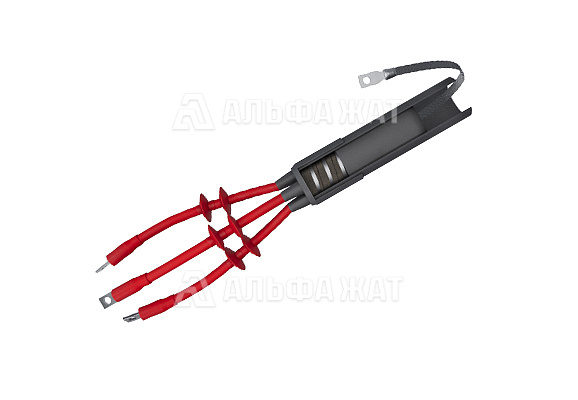

Концевая термоусаживаемая муфта 3 ПКНТпЛ 10 (300) М
№ чертежа | нет

Концевая термоусаживаемая муфта 3 ПКНТпЛ 10 (300) М

Муфта для оконцевания 3-х жильных силовых кабелей, сечение жил  300 мм².
Оставить заявку
Характеристики
Тип  концевая термоусаживаемая
Применение наружная установка
Количество жил 3
Максимальное напряжение 10 кВ
Сечение жил кабеля 300 мм²
Перчатка  наличие
Комплектация с болтовыми наконечниками  наличие

Комплект поставки

Перчатки ТУП 3-4 1 шт
Трубка трекингостойкая с клеевым слоем,
красная 55/20х4 длина 800 мм
3 шт
Манжета бандажирующая с клеевым слоем,
черная 90/25х5, длина 150 мм
1 шт
Пластина для выравнивания напряженности
электрического поля для кабеля с пласт.
изоляцией размером 75х125 мм
3 шт
Манжета экранирующая 38/15х1,7 длина
150 мм
3 шт
Наконечники винтовые сечением 300 мм²
3 шт
Лента-герметик L-150 мм
1 шт
Изолятор ПИ-2-2 6 шт
Заполнитель корешковой части
(конус-заполнитель маслостойкий)
1 шт
Проволока медная  Ø 1,5 3,5 м
ППД №2 1 шт
Лента ПВХ   1 шт
Салфетка 1 шт
Провод заземления экрана сечением 16 мм²
длиной 950 мм
3 шт
Наконечник медный МО-70  1 шт
Салфетки спиртовые 3 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  1 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 3 ПКНТпЛ 10 (300) М наружной установки предназначены для оконцевания трехжильных силовых кабелей без брони с изоляцией из сшитого полиэтилена с ленточным экраном по каждой жиле на напряжение до 10 кВ переменного тока частотой 50 Гц.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые 3 ПКНТпЛ 10 (300) М по низкой цене. Доставка в любой регион России и СНГ!
