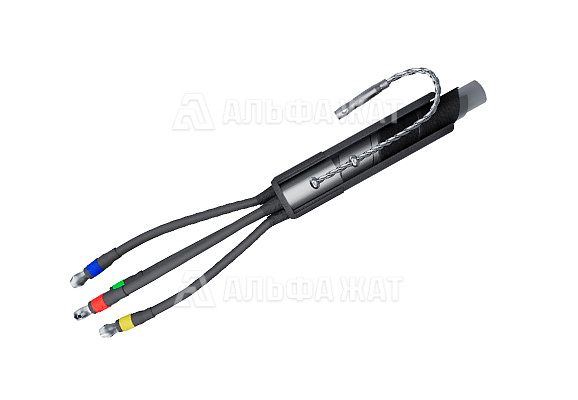

Тип | концевая термоусаживаемая |
Применение |
наружная установка |
Количество жил | 4 |
Максимальное напряжение | 1 кВ |
Сечение жил кабеля | 25-50 мм² |
Перчатка | наличие |
Комплектация с болтовыми наконечниками | наличие |
Перчатка типа ТУП 4-1 | 1 шт |
Трубка термоусаживаемая маслостойкая № 1 для изолирования жил кабеля, красная 22/8х1,5 длиной 800 мм |
4 шт |
Манжета бандажирующая с клеевым слоем ТУТ, 43/16х3,5, длина 250 мм,черная |
1 шт |
Манжета изолирующая термоусаживаемая с клеевым слоем, красная 26/8х3, длина 100 мм |
4 шт |
Провод медный с наконечником, длина 700 мм сечением 16 мм² |
1 шт |
Припой ПОС – 30 | 0,05 кг |
Припой марки А | 0,04 кг |
Проволока оцинкованная | 2,5 м |
Жир паяльный | 1 шт |
Салфетка | 1 шт |
Нитки льняные | 1,5 м |
Лента ПВХ |
1 шт |
Изолятор ПИ-1,красный | 4 шт |
Наконечник винтовой, 25-50 мм² | 4 шт |
Лента-герметик на наконечники | 4/0,08 шт/м |
Инструкция по монтажу | 1 шт |
Перчатки х/б (пара) | 2 шт |
Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.
Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!
