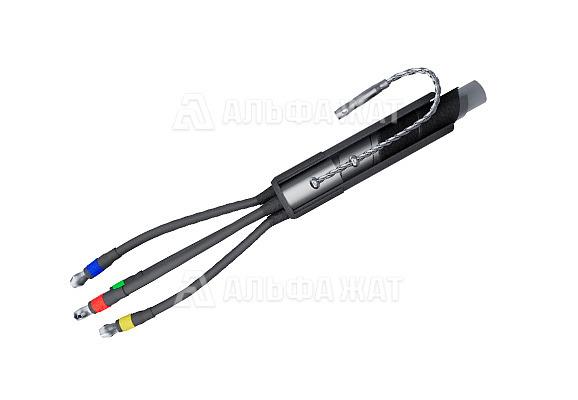

Концевая термоусаживаемая муфта 4 КНТп 1 (25-50) (НП)
№ чертежа | нет

Концевая термоусаживаемая муфта 4 КНТп 1 (25-50) (НП)

Муфта для оконцевания 4-х жильных силовых кабелей, сечение жил 25, 35, 50 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение  наружная установка
Количество жил 3
Максимальное напряжение 1 кВ
Сечение жил кабеля 25-50 мм²
Перчатка наличие
Комплектация с непаяной системой
заземления
наличие

Комплект поставки

Перчатка типа ТУП 4-1 1 шт
Трубка термоусаживаемая маслостойкая № 1
для изолирования жил кабеля, красная 22/8х1,5
длиной 800 мм
4 шт
Манжета бандажирующая с клеевым
слоем ТУТ, 43/16х3,5, длина 250 мм
1 шт
Манжета изолирующая термоусаживаемая
с клеевым слоем, красная 26/8х3,
длина 100 мм
4 шт
Провод медный с наконечником,
длина 700 мм сечением 16 мм²
1 шт
Припой ПОС – 30 0,05 кг
Проволока оцинкованная 1,25 м
Жир паяльный 1 шт
Контактная пластина (терка)  1 шт
Пружина ППД №2  1 шт
Салфетка 1 шт
Нитки льняные 1,5 м
Лента ПВХ
1 шт
Изолятор ПИ-1,красный  4 шт
Наконечник винтовой, 25-50 мм²  по заказу
Лента-герметик на наконечники  4/0,08 шт/м
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  2 шт
ОПИСАНИЕ
Муфта термоусаживаемая типа 4 КНТп 1 (25-50) (НП) используется для оконцевания силовых 4-х жильных кабелей с бумажной маслопропитанной изоляцией в общей алюминиевой или свинцовой оболочке с защитными покровами или без них на напряжение до 1 кВ переменного тока частотой 50 Гц на открытом воздухе.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.

Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые 4 КНТп 1 (25-50) (НП) по низкой цене. Доставка в любой регион России и СНГ!
