Концевая термоусаживаемая муфта 1 КВНТ(тр)к 1 (500) М
№ чертежа | нет

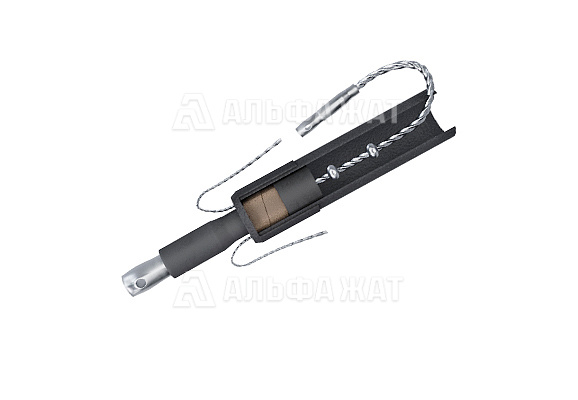

Концевая термоусаживаемая муфта 1 КВНТ(тр)к 1 (500) М

Муфта внутренней и наружной установки для оконцевания одножильных силовых кабелей, сечение жил 500 мм².
Оставить заявку
Характеристики
Тип  концевая
термоусаживаемая
Применение  внутренняя и
наружная установка
Количество жил 1
Максимальное напряжение 1 кВ
Сечение жил кабеля 500 мм²
Комплектация с болтовым
наконечником
наличие

Комплект поставки

Трубка трекингостойкая №3 с двусторонним
клеевым подслоем 90/25х5, длина 400 мм
1 шт
Манжета на срез оболочки кабеля №2 с
двусторонним клеевым подслоем 75/20х4,
длина 100 мм
1 шт
Трубка для изоляции контрольных жил с
двусторонним клеевым подслоем 8/2,5x1,2,
длина 65 мм
2 шт
Трубка №1 с клеевым подслоем для изоляции
жилы кабеля 75/20х4, длина 240 мм
1 шт
Провод для наращивания контрольных жил
сечением 1,5 мм², длиной 400 мм
2 шт
Провод заземления 25 мм², длина 600 мм 2 шт
Проволока оцинкованная 1 м
Наконечник МО-70 1 шт
Припой ПОС – 30 0,1 кг
Припой марки А  0,08 кг
Жир паяльный 1 шт
Салфетка х/б 1 шт
Лента ПВХ
1 шт
Лента-герметик, длина 200 мм 1 шт
Наконечник сечением 500 мм²  1 шт
Инструкция по монтажу  1 шт
Перчатки х/б (пара)  1 шт
ОПИСАНИЕ
Муфта концевая термоусаживаемая 1 КВНТ(тр)к 1 (500) М предназначена для оконцевания силовых одножильных кабелей с контрольными жилами с бумажной маслопропитанной изоляцией на напряжение до 1 кВ.

Область применения: для трамвайных и троллейбусных линий.

Климатическое исполнение:

  • УХЛ 1
  • УХЛ 5

Соответствует ГОСТ 15150-69

Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющим данные муфты.

Компания «Альфа-ЖАТ» предлагает приобрести муфты термоусаживаемые концевые для трамвайных и троллейбусных линий 1 КВНТ(тр)к 1 (500) М по низкой цене. Доставка в любой регион России и СНГ!
