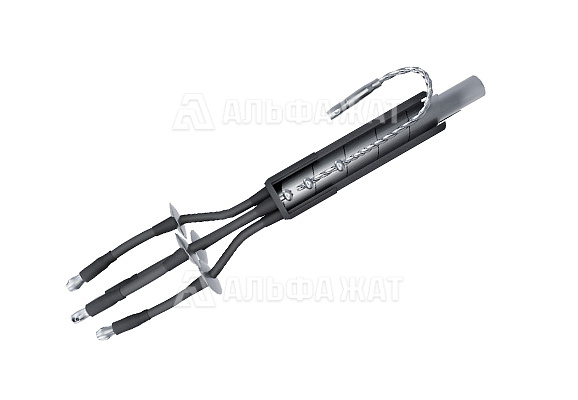

Тип | концевая термоусаживаемая |
Применение |
наружная установка |
Количество жил | 4 |
Максимальное напряжение | 1 кВ |
Сечение жил кабеля | 150-240 мм² |
Перчатка | наличие |
Комплектация с болтовыми наконечниками (для московских кабельных сетей) |
наличие |
Перчатка типа ТУП 4-2 | 1 шт |
Трубка термоусаживаемая маслостойкая № 1 для изолирования жил кабеля, красная 28/11х1,5 длиной 800 мм |
4 шт |
Манжета бандажирующая с клеевым слоем ТУТ, 75/22х3 длина 230 мм, черная |
1 шт |
Манжета изолирующая термоусаживаемая с клеевым слоем, красная 43/16х3,5 длина 120 мм |
4 шт |
Провод медный с наконечником, длина 800 мм сечением 35 мм² |
1 шт |
Провод медный, исп. в качестве нулевого провода, длина 900 мм сечением 50 мм² |
1 шт |
Припой ПОС – 30 | 0,15 кг |
Припой марки А | 0,06 кг |
Проволока ОЖ | 2,5 м |
Жир паяльный | 0,025 кг |
Салфетка | 2 шт |
Нитки льняные | 1,5 м |
Лента ПВХ |
1 шт |
Изолятор ПИ-2,красный | 4 шт |
Наконечник винтовой, 150-240 мм² | 4 шт |
Лента-герметик на наконечники | 4/0,12 шт/м |
Инструкция по монтажу | 1 шт |
Комплектовочная ведомость | 1 шт |
Перчатки х/б (пара) | 2 шт |
Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.
Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!
