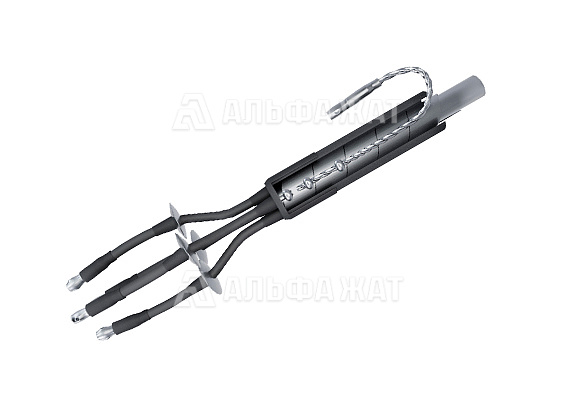

| Тип | концевая термоусаживаемая |
| Применение |
наружная установка |
| Количество жил | 4 |
| Максимальное напряжение | 1 кВ |
| Сечение жил кабеля | 70-120 мм² |
| Перчатка | наличие |
|
Комплектация с болтовыми наконечниками (для московских кабельных сетей) |
наличие |
| Перчатка типа ТУП 4-2 | 1 шт |
|
Трубка термоусаживаемая маслостойкая № 1 для изолирования жил кабеля, красная 22/8х1,5 длиной 800 мм |
4 шт |
|
Манжета бандажирующая с клеевым слоем ТУТ, 75/22х3 длина 230 мм, черная |
1 шт |
|
Манжета изолирующая термоусаживаемая с клеевым слоем, красная 35/12х3 длина 120 мм |
4 шт |
|
Провод медный с наконечником, длина 800 мм сечением 25 мм² |
1 шт |
|
Провод медный, исп. в качестве нулевого провода, длина 900 мм сечением 35 мм² |
1 шт |
| Припой ПОС – 30 | 0,15 кг |
| Припой марки А | 0,06 кг |
| Проволока ОЖ | 2,5 м |
| Жир паяльный | 0,025 кг |
| Салфетка | 2 шт |
| Нитки льняные | 1,5 м |
|
Лента ПВХ |
1 шт |
| Изолятор ПИ-1,красный | 4 шт |
| Наконечник винтовой, 70-120 мм² | 4 шт |
| Лента-герметик на наконечники | 4/0,1 шт/м |
| Инструкция по монтажу | 1 шт |
| Комплектовочная ведомость | 1 шт |
| Перчатки х/б (пара) | 2 шт |
Монтаж муфт должен производиться с соблюдением общих правил техники безопасности согласно «Межотраслевых правил по охране труда при эксплуатации электроустановок», ПУЭ, «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 10 кВ» и перечню правил и инструкций, действующих на предприятии, применяющем данные муфты.
Монтаж муфты на кабеле с увлажненной изоляцией категорически запрещается!
